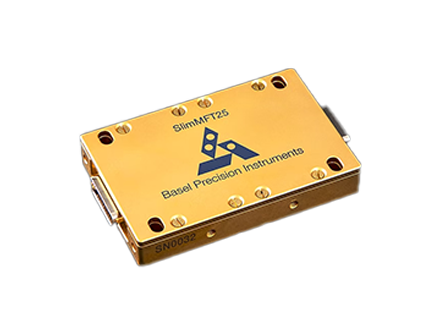

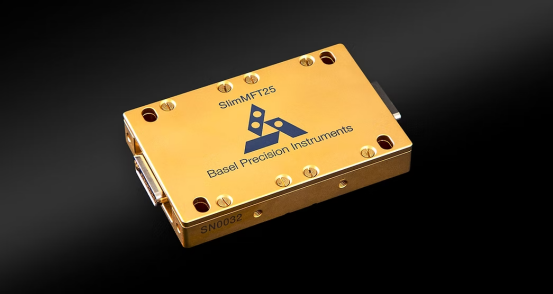

紧凑型低温滤波器SlimMFT25

简介：

低温滤波器，SlimMFT25 滤波器相较于我们的紧凑型 MFT25 滤波器，体积缩小三分之二，内置 25 路滤波器，采用 Micro-D 连接器，非磁性铜质外壳，镀金处理，便于在 10 mK 温度下安装，尺寸：12 × 49 × 68 mm，含 RCRC 或 π 级滤波时为 12 × 49 × 88 mm。

联系我们在线留言在线客服

产品介绍产品参数应用领域功能图解相关下载相关产品

产品介绍

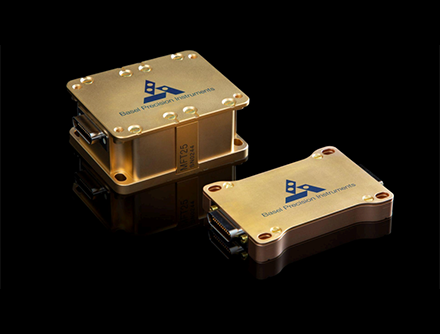

瑞士Basel Precision Instruments公司 SlimMFT25 滤波器相较于我们的紧凑型 MFT25 滤波器体积缩小三分之二，内置 25 路滤波器，采用 Micro-D 连接器。其外壳为非磁性镀金铜质，便于在 10 mK 温度下安装，整体尺寸为 12 × 49 × 68 mm（含 RCRC 或 π 级滤波时为 12 × 49 × 88 mm）。

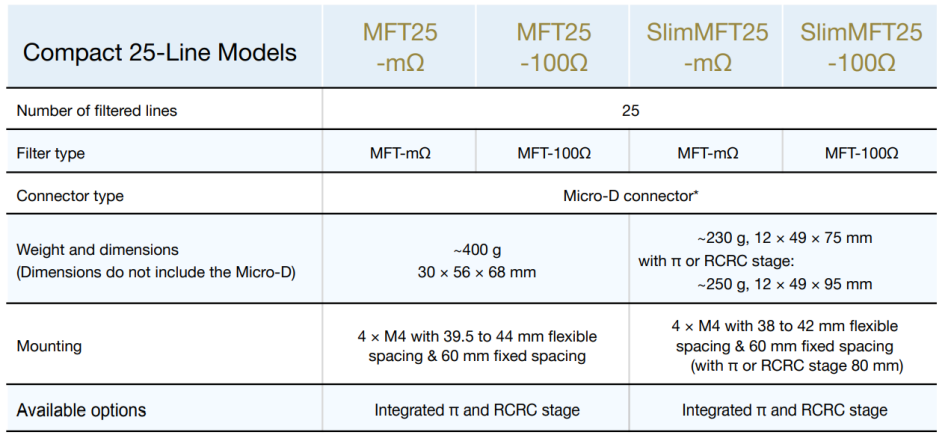

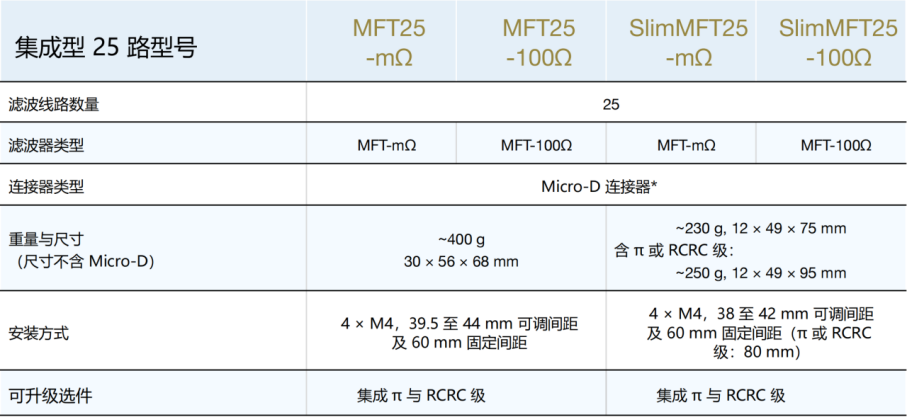

产品参数

*为避免地环路干扰，线缆屏蔽层（外导体）不会通过相互配对的 micro-D 连接器形成连通。滤波盒通过机械方式安装于混合室盘面，以此实现电气接地与热锚定。

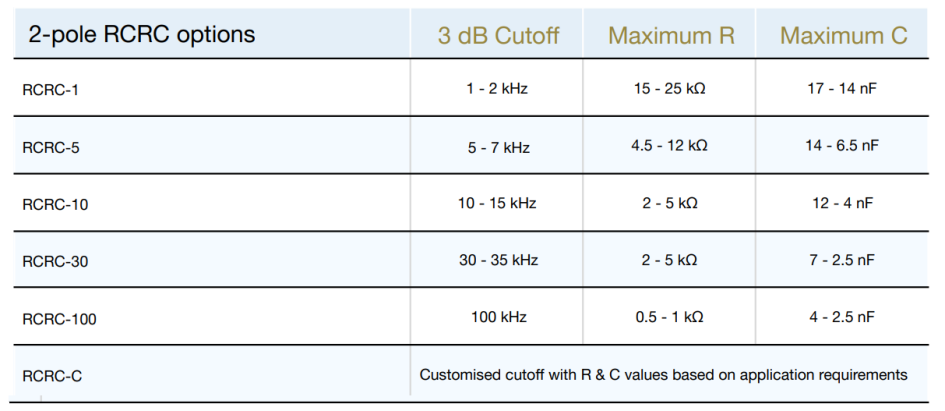

用于实现kHz截止频率的两极RCRC标准选件

可集成于 MFT25 或 SlimMFT25 内部，也可作为独立单元提供

应用领域

− 低温物理学研究

− 超导电子学

− 量子计算和量子信息处理

− 射频通信、雷达系统

功能图解

（一）单阶MFT滤波器的典型衰减特性

图表展示了单个MFT滤波器在室温下的典型衰减特性曲线。测量采用输入阻抗为50 Ω的矢量网络分析仪进行。对于100 Ω滤波器（红色曲线），在10 MHz以下频段使用的是输入阻抗为1 MΩ的频谱分析仪。免责声明：测量结果取决于整体测试装置及负载阻抗（包括实部和虚部）。图中观察到的跳变是由于输入阻抗从1 MΩ切换至50 Ω所引起的。

（二）集成 RCRC 的单个 MFT 滤波器在室温下的典型衰减特性


图表显示了单阶MFT滤波器与RCRC-1、RCRC-5和RCRC-30级联的典型衰减特性。测量时使用了具有1 MΩ输入阻抗的频谱分析仪。
