可堆叠紧凑型低温滤波器SlimMFT8

简介：

瑞士Basel Precision Instruments公司的SlimMFT8可堆叠紧凑型低温滤波器，专为低温实验装置有限空间环境研发，创新采用银环氧胶基材，实现超低电阻与超低电容双重性能突破。每个标准模块集成8路滤波通道，其独创的模块化堆叠架构支持多模块纵向叠加，在50mm内径的低温插件空间内最多可集成6个SlimMFT8模块（共48通道）。该设计在保障信号完整性的同时，极大提升了低温系统的布线密度和热管理效率。

联系我们在线留言在线客服

产品特点产品参数应用领域模块粘合相关下载相关产品

产品特点

核心特点

✅ 单模块配置：1个SlimMFT8模块集成8路滤波通道

✅ 堆叠设计：支持多模块垂直堆叠，6模块（48通道）可适配50mm插槽

✅ 紧凑尺寸：单模块约52×21×3.2 mm（长×宽×高）

✅ 便捷连接：SIP插针接口，支持快速盲插拔

✅ 低温适配：冷指直接安装

安装优势

模块化堆叠：通过银环氧胶粘合，支持垂直堆叠，适配复杂空间布局

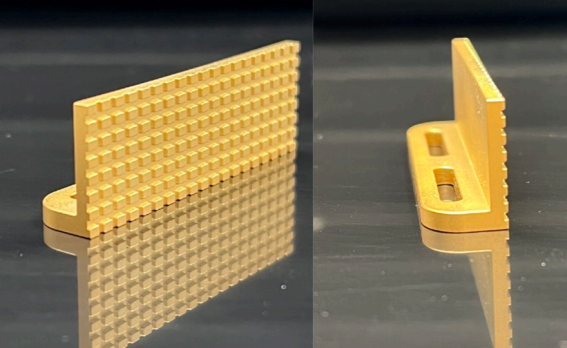

高效热沉设计：镀金铜支架 + 钼垫片，解决热收缩兼容性问题

防污工艺：网格化粘合面设计，避免银环氧胶溢漏影响连接器

为什么选择SlimMFT8？

✅ 空间节省：比传统滤波器节省60%安装空间

✅ 全温区兼容：4.2K至300K性能稳定，经200次热循环验证

✅ 灵活扩展：支持按需堆叠，适配1~48通道需求

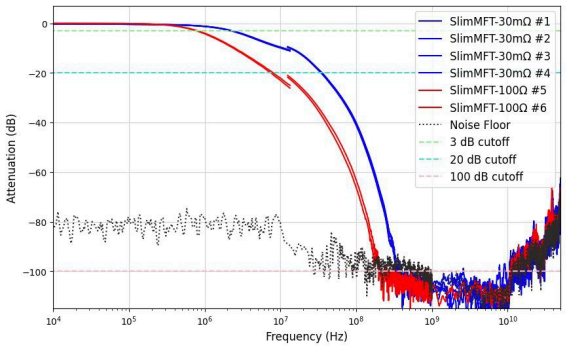

单个SlimMFT8滤波器在室温下的典型衰减特性

图示为单个SlimMFT8滤波器在室温下的典型衰减特性。使用了50Ω输入的矢量网络分析仪。对于100Ω滤波器（红色曲线），在20MHz以下使用了1MΩ输入阻抗的频谱分析仪。免责声明：测量结果取决于整个测试设置和负载阻抗（实部和虚部）。观察到的跳变（黄色圆圈）是由于输入阻抗从1MΩ切换到50Ω所导致的。

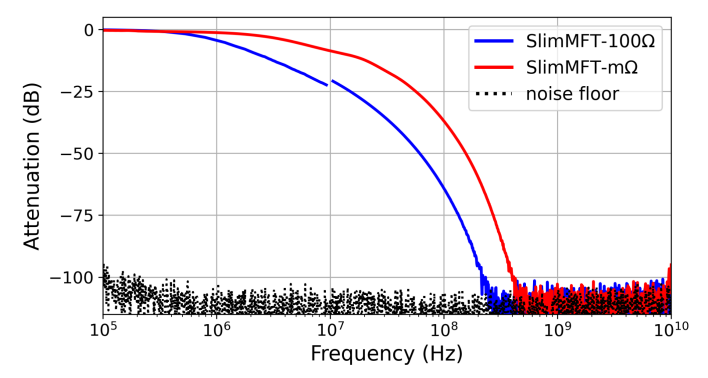

下图展示了单个MFT滤波器在室温下的典型衰减特性曲线。测量采用输入阻抗为50 Ω的矢量网络分析仪进行。对于100 Ω滤波器（红色曲线），在10 MHz以下频段使用的是输入阻抗为1 MΩ的频谱分析仪。免责声明：测量结果取决于整体测试装置及负载阻抗（包括实部和虚部）。图中观察到的跳变是由于输入阻抗从1 MΩ切换至50 Ω所引起的。

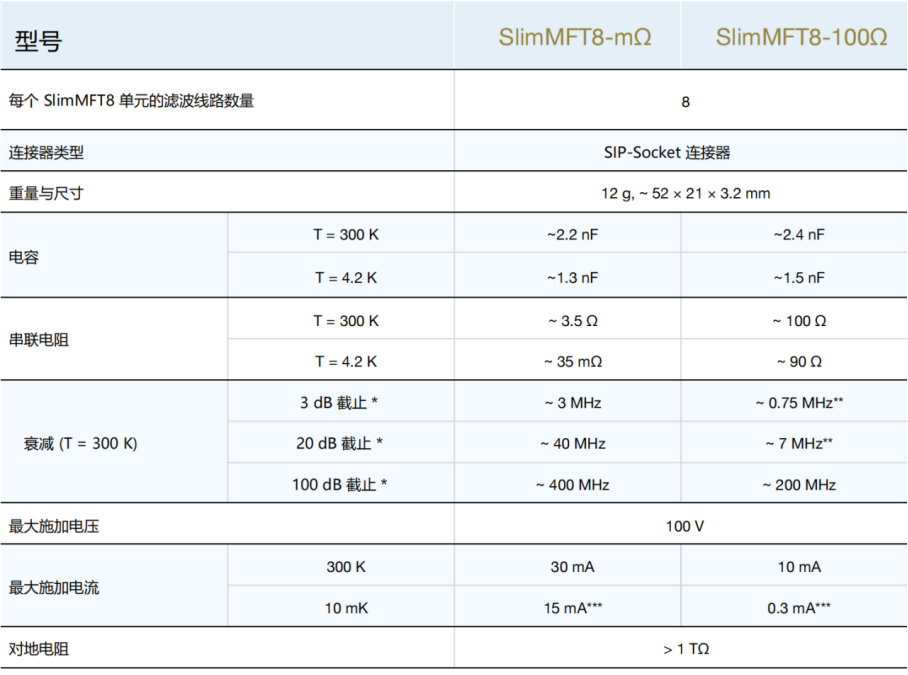

产品参数

参数	SlimMFT8-mΩ 型号	SlimMFT8-100Ω 型号
单模块滤波通道数量	8 路
连接器类型	SIP插针式连接器
重量及尺寸	12克，约 52×21×3.2 mm（长×宽×高）
电容
- 300K（常温）	~2.2nF	~2.4nF
- 4.2K（液氦温区）	~1.3nF	~1.5nF
电阻
T=300K	~3.5Ω	~100Ω
T=4.2K	~35mΩ	~90Ω
衰减特性
3dB截止频率*	~3 MHz (±25%)	~0.75 MHz (±25%)**
20dB截止频率*	~40 MHz (±25%)	~7 MHz (±25%)**
100dB截止频率*	~400 MHz (±25%)	~200 MHz (±25%)
最大工作电压	100V
最大工作电流
T=300K	30 mA	10 mA
T=10mK***	15 mA	0.3 mA
4K温区对地电阻	>1TΩ

应用领域

━ 量子计算：超导量子比特信号滤波与热管理

━ 低温电子学：稀释制冷机内低噪声放大器（LNA）集成

━ 天文探测：太赫兹接收器多通道信号处理

━ 科研实验：极低温环境下多路信号同步滤波

模块粘合

SlimMFT8模块粘合步骤

1）涂抹银环氧胶

━ 在铜支架（Cu-holder）表面均匀涂抹银环氧胶（Ag-epoxy）

━ 填充区域略小于SlimMFT8模块的银环氧胶粘合区（四周预留约4mm空隙）

━ 银环氧胶的厚度控制在0.5~1mm，确保凹槽完全填充

2）压合固定

━ 将模块对准后压合在铜支架上，使用夹具固定

━ 清除边缘溢出的银环氧胶（严禁银环氧胶污染连接器端面）

3）固化工艺

按照银环氧胶的固化说明进行固化，或在 60°C 下固化 4 小时（温度严禁超过65℃）

模块堆叠与增强设计

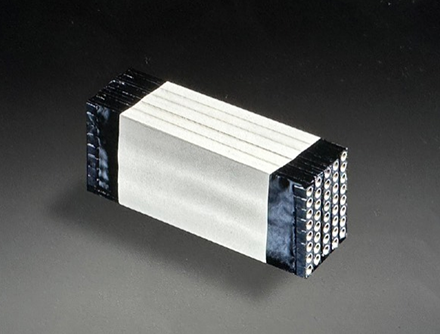

1）垂直堆叠：多个SlimMFT8模块可堆叠成超紧凑多通道系统（沿用上述粘合步骤）

2）耐久性保障：铜支架表面网格纹路设计，提升粘合强度，耐受 200次以上热循环

支架安装至冷指/混合腔板

1）硬件配置

━ 使用原装钼垫片 + 黄铜螺丝（补偿低温热收缩）

━ 确保支架与冷指接触面紧密贴合

2）扭矩要求

螺丝预紧扭矩：0.5~0.8 N·m（避免过度挤压导致铜支架变形）

注意

━ 银环氧胶具有导电性，污染连接器可能导致短路！

━ 固化前需彻底检查溢胶情况，必要时用异丙醇清洁！

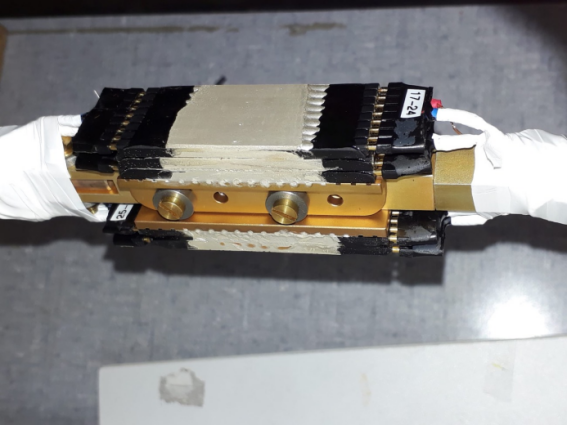

SlimMFT8 安装实例
