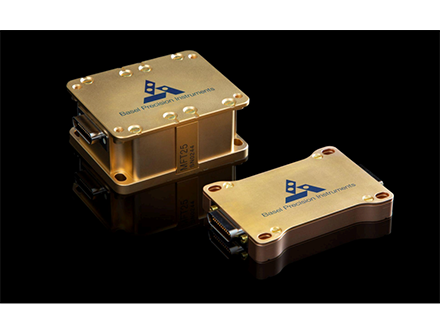

集成型低温滤波器MFT25

简介：

低温滤波器（MFT）提供单路（Single MFT filters）与多通道集成（Compact MFT25 filter box）两种可选形式。产品采用非磁性镀金铜外壳，具备优良的屏蔽性能与坚固的机械结构。它将高效的电子热化与超强的微波衰减集于一体，具有高衰减、低截止频率、强热化的显著特点，是毫开尔文乃至亚毫开尔文温区实验的理想选择。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

低温滤波器（MFT）提供单路（Single MFT filters）与多通道集成（Compact MFT25 filter box）两种可选形式。产品采用非磁性镀金铜外壳，具备优良的屏蔽性能与坚固的机械结构。它将高效的电子热化与超强的微波衰减集于一体，具有高衰减、低截止频率、强热化的显著特点，是毫开尔文乃至亚毫开尔文温区实验的理想选择。

专为毫开尔文及亚毫开尔文实验设计

在搭建高灵敏度低温实验系统时，信号线的微波滤波与热化是两个关键要素。我们的紧凑型低温微波滤波器与热化器（MFT）将高效的电子热化与超强的微波衰减融为一体。MFT 由嵌入高导电银基体中的铜或其他低电阻率导线构成。其中的银基体充当热交换器，确保实现最优的热化性能。单路 MFT 滤波器的卓越性能已通过实验验证：在一项将库仑阻塞温度计冷却至 7.5 mK、稀释制冷机温度仅为 5 mK 的实验中，其表现得到了充分证实（参考文献：Scheller et al., APL 2014）。

集成型25路滤波器：MFT25 和 SlimMFT25（超薄）

■ 紧凑型单元集成25路MFT滤波线路，采用Micro-D连接器

■ 非磁性镀金铜外壳

■ 易于安装在10 mK温度下

■ 可选 2阶 RCRC 滤波模块选件，截止频率可低至kHz频段

我们的MFT系列产品优势：

■ 指数级强衰减，无谐振干扰

■ 从约 50 MHz 开始提供超过 100 dB 的衰减

■ 强效热化性能

■ 超低电阻，适用于高电流应用：4 K 下约 30 mΩ

■ 超低电容，降低电流测量噪声：4 K 下约 1.2 nF

产品参数

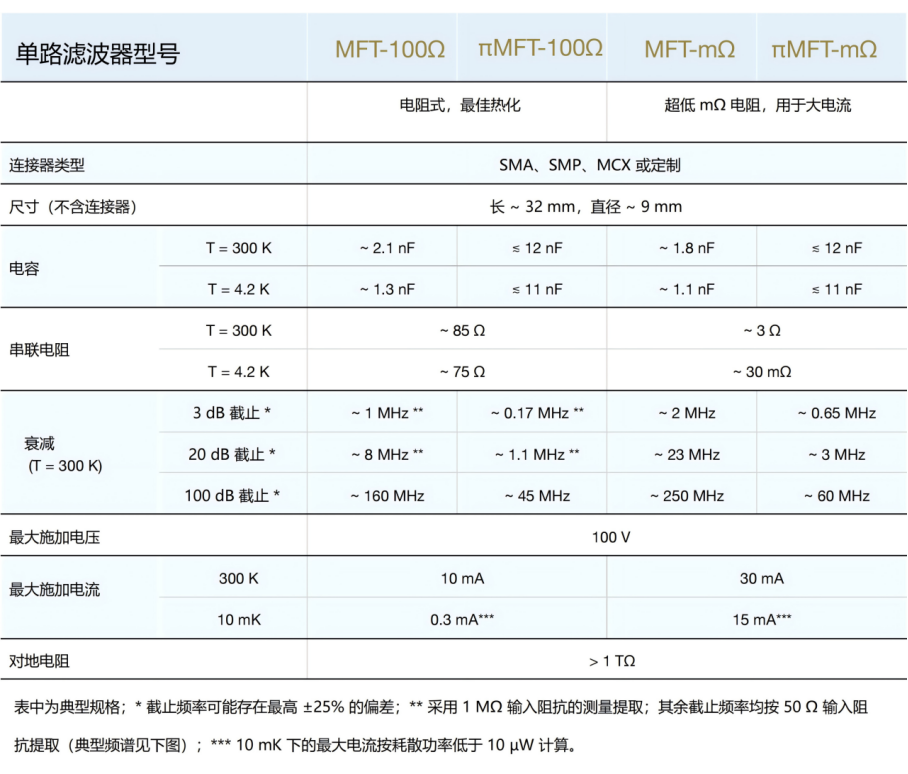

（一）单路 MFT 低温滤波器规格

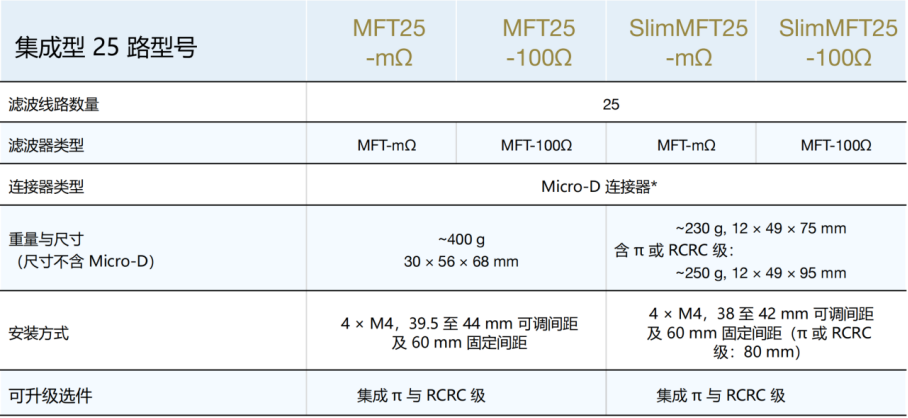

（二）25路 集成型 MFT 低温滤波器规格

*为避免地环路干扰，线缆屏蔽层（外导体）不会通过相互配对的 micro-D 连接器形成连通。滤波盒通过机械方式安装于混合室盘面，以此实现电气接地与热锚定。

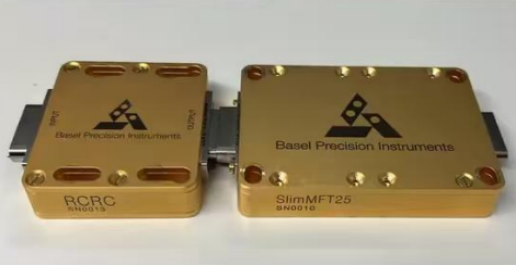

（三）用于实现 kHz 截止频率的二阶 RCRC 滤波模块选件

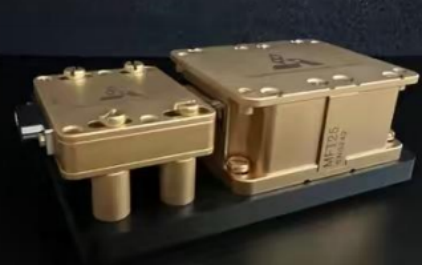

可集成于 MFT25 或 SlimMFT25 内部，也可作为独立模块提供

应用领域

− 低温物理学研究

− 超导电子学

− 量子计算和量子信息处理

− 射频通信、雷达系统

功能图解

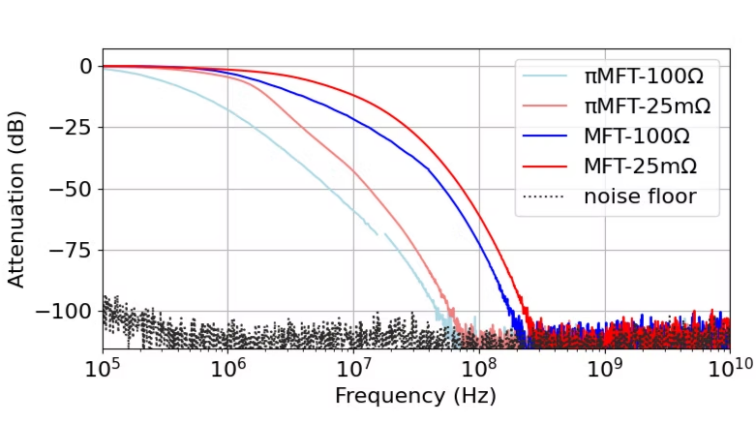

（一）单路 MFT 低温滤波器的典型衰减特性

图为单个MFT滤波器的典型室温衰减特性。测量使用50 Ω输入的矢量网络分析仪。对于100 Ω滤波器（蓝色曲线），在10 MHz以下使用1 MΩ输入阻抗的频谱分析仪。免责声明：测量结果取决于整体装置和负载阻抗（实部和虚部）。

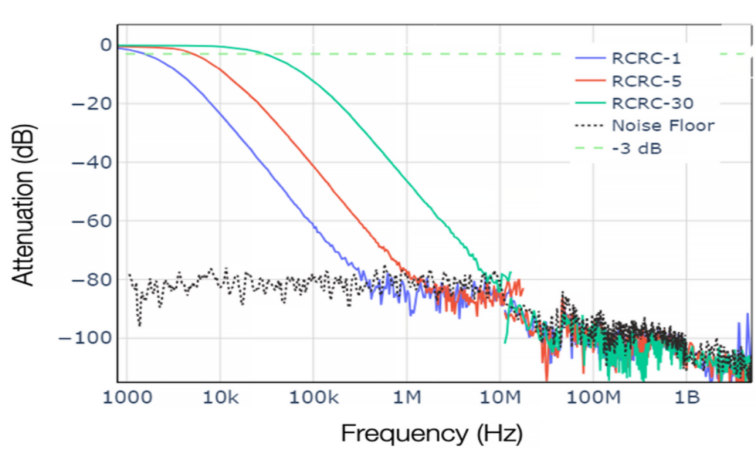

（二）集成二阶RCRC滤波模块选件的单路MFT滤波器在室温下的典型衰减特性

图为单个MFT滤波器加装RCRC-1、RCRC-5和RCRC-30级后的典型室温衰减特性。测量使用1 MΩ 输入阻抗的频谱分析仪。
