超低噪声电压放大器4MHz

简介：

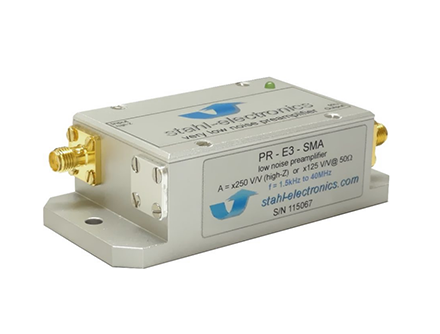

PR-E 3 - SMA型是一款高灵敏度电压前置放大器，专为FT-ICR检测池、肖特基探头或电荷探测器等需要低噪声和高阻抗特性的应用场景设计。该产品提供单通道与双通道两种版本，其中双通道版本可切换至单通道工作模式，从而进一步降低电压噪声。

联系我们在线留言在线客服

产品特点功能描述性能特性应用领域相关下载相关产品

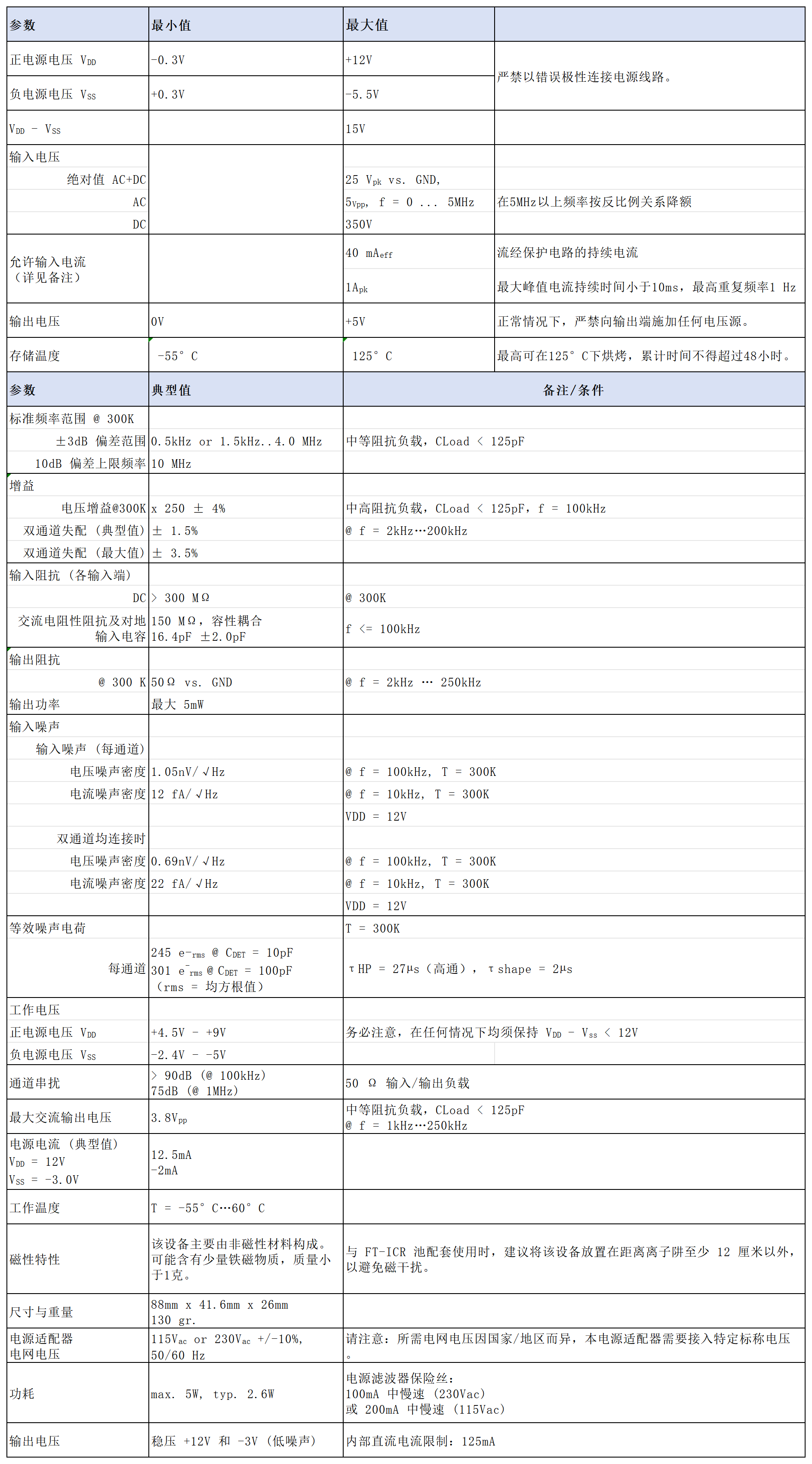

产品特点

━ 频率范围：0.5 kHz - 4 MHz

━ 低电压噪声：0.6 nV/√Hz @ 1 MHz（单通道模式下）

━ 低电流噪声：12 fA/√Hz @ 10 kHz

━ 放大倍数：250倍（可定制）

━ 紧凑型结构设计

━ 单 / 双通道配置，配备SMA接口

功能描述

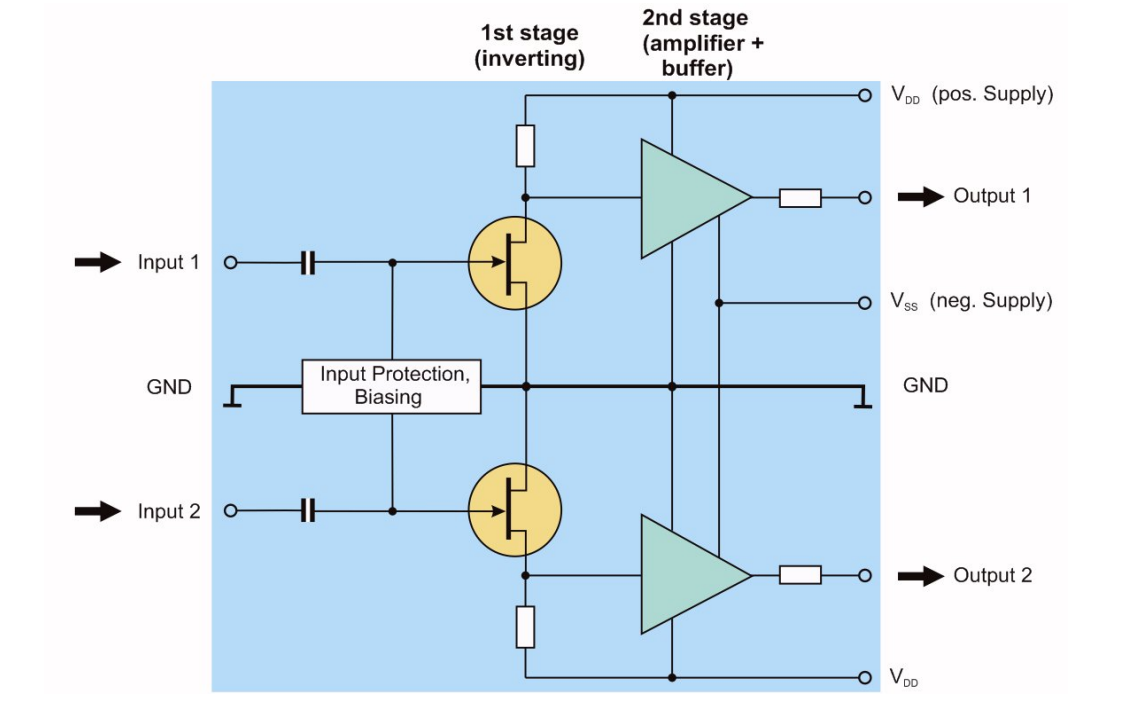

下图展示了设备的内部结构。该前置放大器由一或两个独立信号通路组成，采用共电源电压供电。输入级由预选的低噪声场效应晶体管（FET）构成，后级接有放大电路和缓冲电路。独立的反馈回路可确保偏置点良好平衡，即使在低温冷却操作条件下也能保持稳定。

双通道版本内部采用对称结构设计，支持以下输入方式：

━ 单输入端独立信号输入

━ 双输入端同步信号输入（例如反相信号）

性能特性

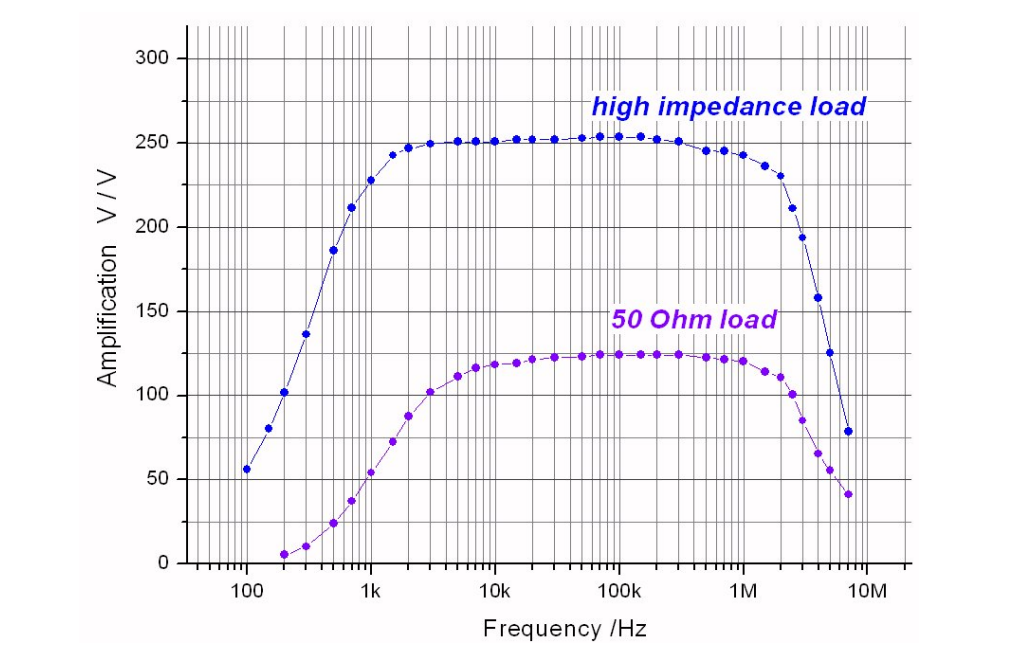

（1）电压放大倍数-频率特性曲线

测试条件：供电电压：+12V/-3V，环境温度：297 K，负载配置：高阻抗（1MΩ, 50pF）及50Ω负载

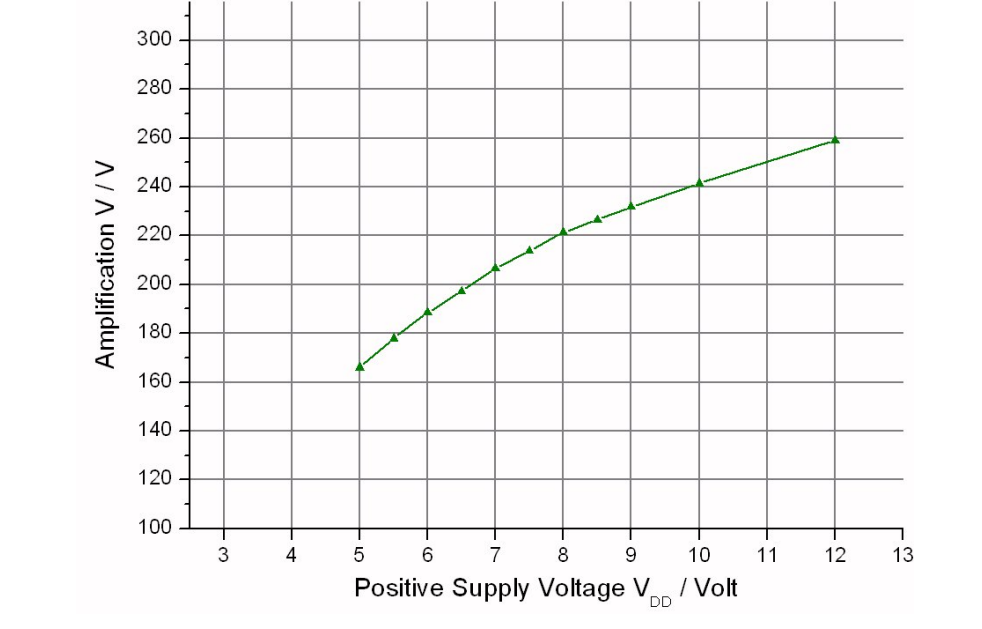

（2）电压放大倍数-正电源电压特性

测试条件：f = 100kHz，while V_SS = -3V（固定值）

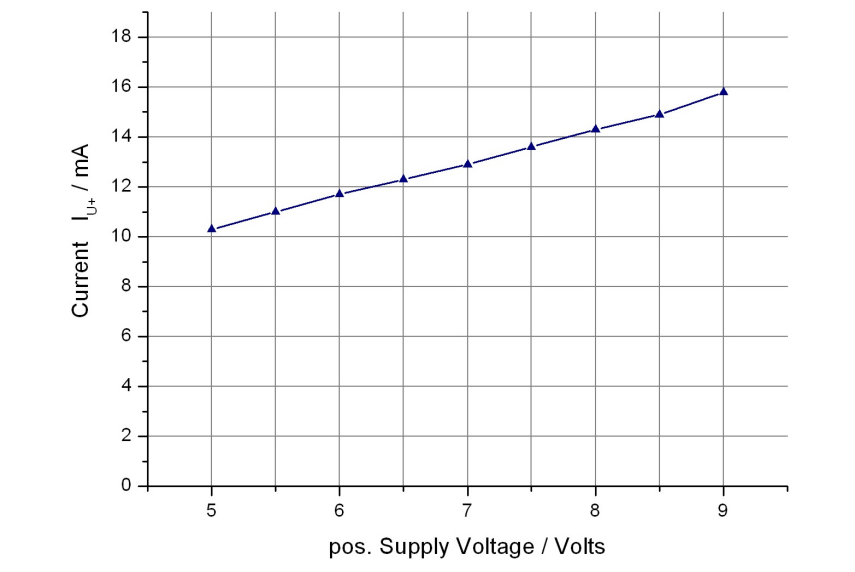

（3）正电源电流-正电源电压特性曲线

测试条件：输出空载，V_SS=-2.5V（固定值）

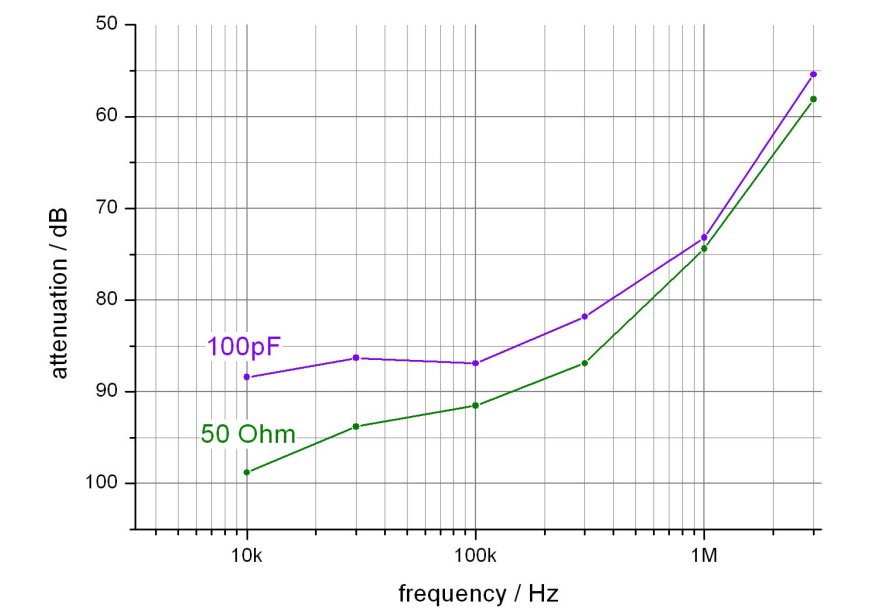

（4）双通道模式下的通道间串扰-频率特性曲线

测试条件：上曲线：输入端接 100pF vs. GND；下曲线：输入端接 50Ω vs. GND

（5）室温条件下电压噪声密度（双通道模式）

测试条件：V_SS = -2.5V。若使用标配电源（PR-E电源）或PRE-SMA版本，适用下部曲线

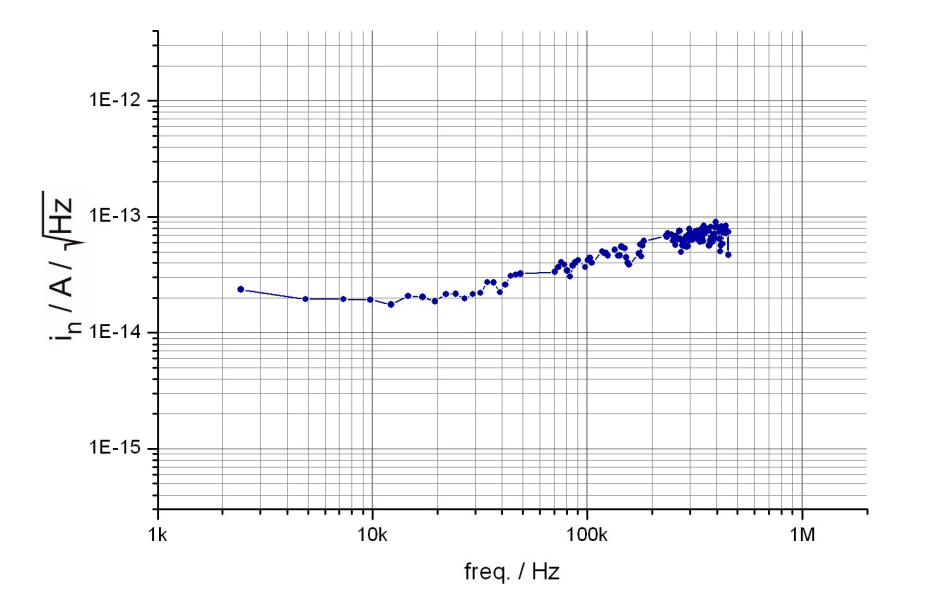

（6）室温条件下电流噪声密度（双通道模式）

室温条件下电流噪声密度（双通道系统中的单通道），测试条件：供电电压±5V

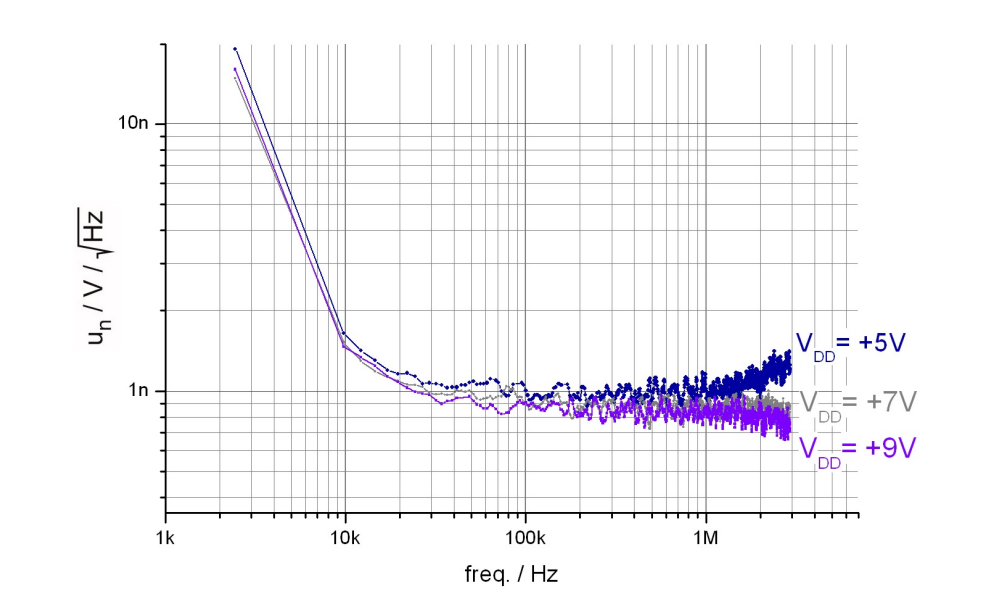

（7）室温条件下电压噪声密度（单通道模式）

室温条件，不同正电源电压下的电压噪声密度（双通道版本，双通道并联工作）

测试条件：V_SS = -2.5V。若使用标配电源（PR-E电源）或PRE-SMA版本，适用下部曲线。

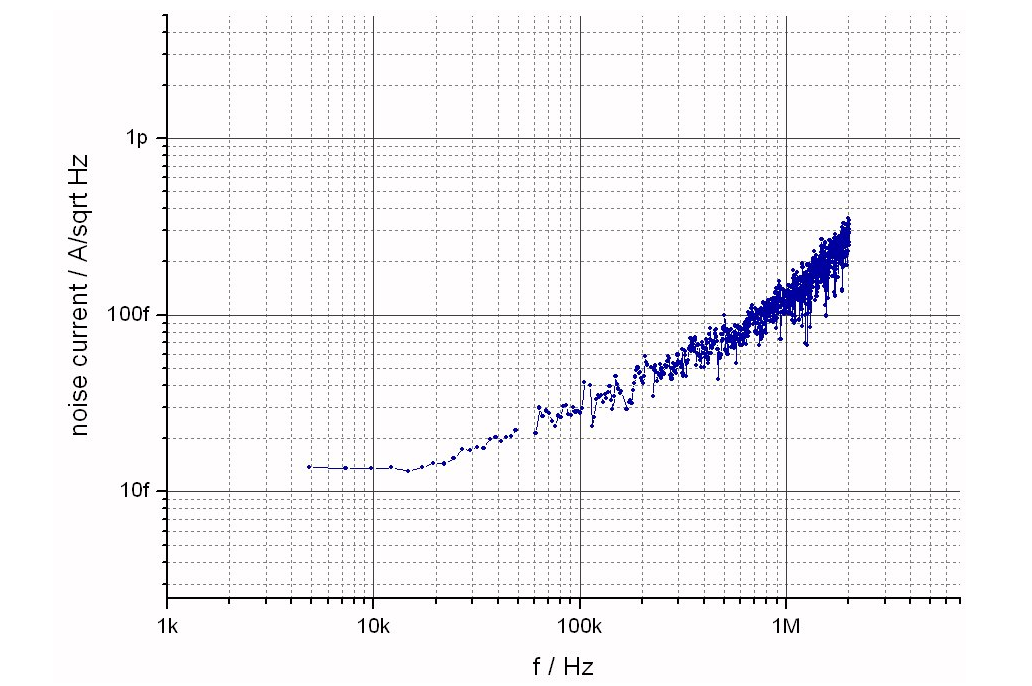

（8）室温条件下电流噪声密度（单通道模式）

室温条件下电流噪声密度（双通道并联工作）

应用领域

（1）精密实验

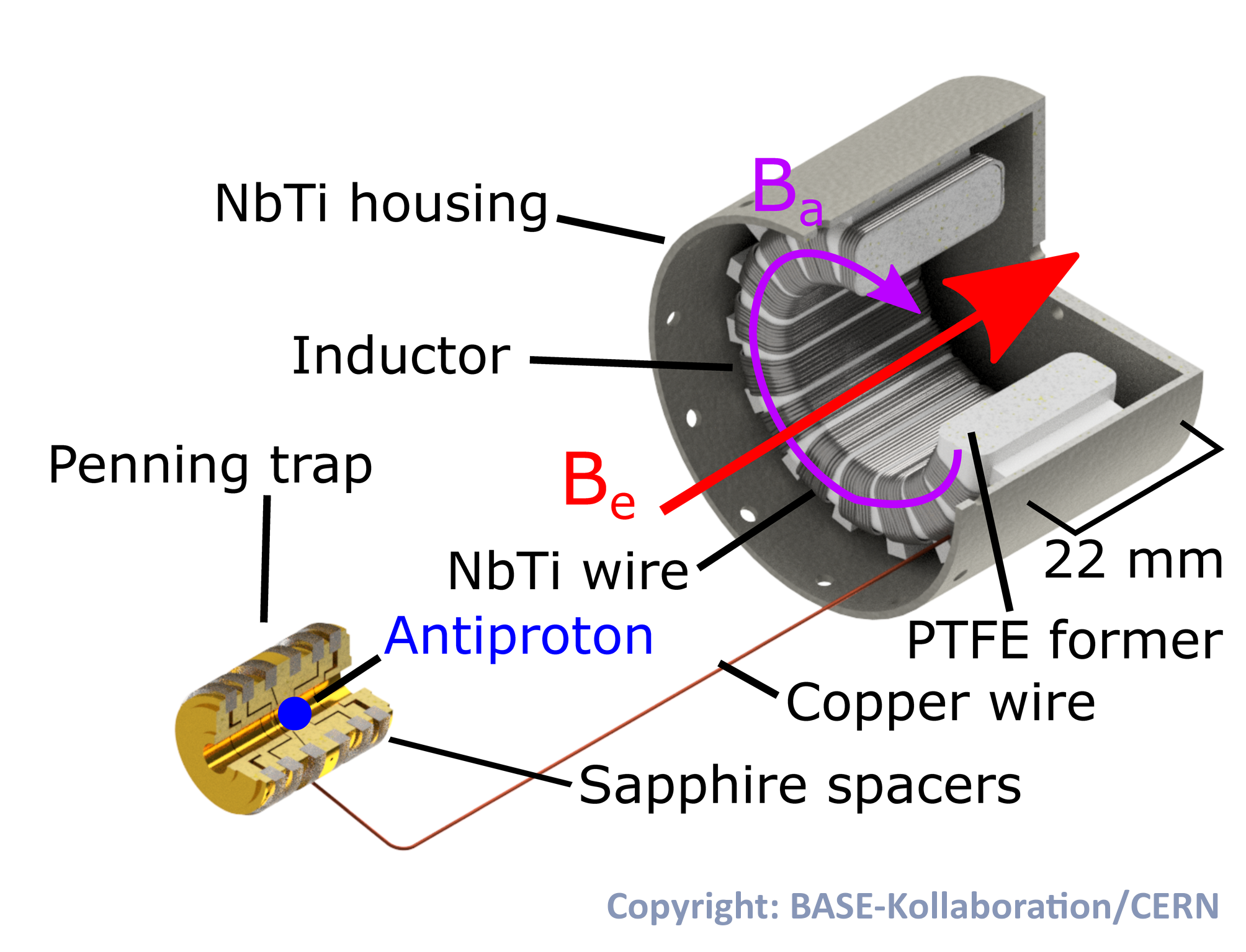

━ Penning trap驱动电压 - 用于BASE重子反重子对称性实验

━ 混合阱驱动 - 用于冷分子离子-中性粒子碰撞研究

━ 扫描探针显微镜驱动 - 用于氢键分子单层图案化制备

（2）离子阱驱动与束流整形
