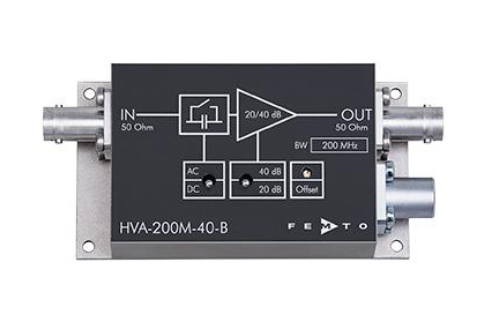

HVA系列宽频电压放大器

简介：

FEMTO提供具有三种不同的上限频率的HVA电压放大器，以匹配各个测量要求。与所有FEMTO可调增益放大器一样，在不同的增益设置之间切换时，带宽保持恒定，这对于测量快速信号和脉冲非常重要。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

━ DC带宽为10、200或500 MHz

━ 固定或可变增益高达60 dB（x 1,000）

━ 噪声低至0.9 nV /√Hz

━ 直流耦合，可切换为交流

━ 50Ω双极性或1MΩ FET输入级

直流耦合，零输出失调

直流耦合对于脉冲放大和分析非常重要，尤其是当出现不同的脉冲长度（如数字代码或持续时间为毫秒到毫秒的瞬变）时。如果放大器是交流耦合的，或者要通过示波器的交流设置来去除较大的输出失调，则测量中会出现明显的下冲和基线偏移。因此，即使使用500 MHz型号，所有HVA放大器也可提供DC耦合和可调节的输出失调控制。

输入噪声低

低输入噪声对于良好的信噪比非常重要，尤其是在放大小信号时。所有HVA放大器均经过优化，可将输入噪声降至zui低，达到低至0.9 nV /√Hz的值。

产品参数

Model	HVA-10M-60-B	HVA-10M-60-F	HVA-200M-40-B	HVA-200M-40-F	HVA-500M-20-B
Lower Cut-Off Frequency	DC/1 kHz	DC/1 Hz	DC/1 kHz	DC/1 Hz	DC
Upper Cut-Off Frequency	10 MHz	10 MHz	200 MHz	200 MHz	500 MHz
Gain [dB]	40/60	40/60	20/40	20/40	20
Input Voltage Noise [/√Hz]	0.9 nV	4.7 nV	1.2 nV	4.5 nV	3.0 nV
Input Voltage Drift	1 µV/°C	2 µV/°C	1 µV/°C	5 µV/°C	10 µV/°C
Input Impedance	50 Ω	1 MΩ	50 Ω	1 MΩ	50 Ω

输出阻抗为 50 Ω。偏置电压可通过微调电位器进行调整。输出具有短路保护功能。电源通过 3 针 Lemo® 插座供电，设备附带一个配套连接器。可选配电源 PS-15。

应用领域

━ 示波器和瞬态记录仪前置放大器

━ 光电倍增管和微通道板放大器

━ 时间分辨脉冲和瞬态测量

━ 数字信号放大（任何数字代码均无基线偏移）
