HF-STM宽带低温缓冲放大器

简介：

新型 HF-STM 低温放大器专为检测从直流到高频范围内的小电流而设计，此类电流例如由 STM（扫描隧道显微镜）探针产生。输入电流的直流分量通过偏置三通器（Bias-T）流通，而高频分量则被缓冲处理，并在低阻抗输出端（标称 50 Ω）呈现。该器件的工作范围覆盖室温至深低温环境（T = 4.2 K，液氦温区）。

联系我们在线留言在线客服

产品简介性格参数应用领域产品规格书相关产品

产品简介

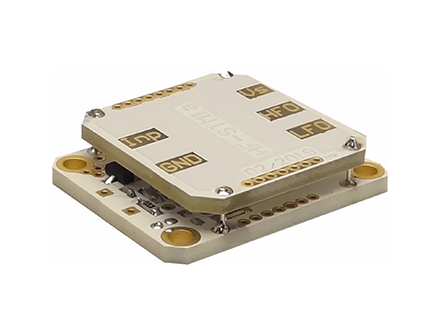

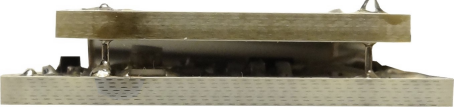

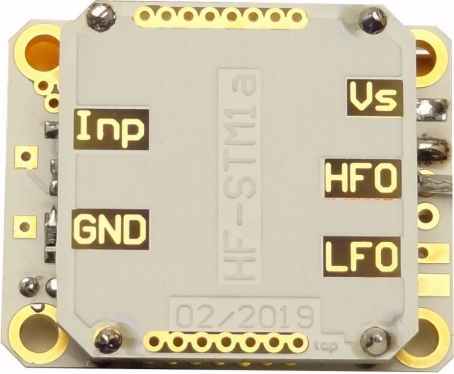

HF-STM 1 低温放大器

HF-STM 1 低温放大器专为检测从直流到高频范围内的小电流而设计，此类电流例如由 STM（扫描隧道显微镜）探针或其他类型的传感器产生。输入信号的直流分量通过偏置三通器（Bias-T）流通，而高频分量则被缓冲处理，并在低阻抗输出端（标称 50 Ω）呈现。该器件的工作范围覆盖室温至深低温环境（T = 4.2K，液氦温区）。

该器件对于电流的输入灵敏度可以用转换因子 Z（在类似应用中称为“跨阻”）来表示，该因子通过欧姆定律 Z = U / I 表征从输入电流 I 到输出电压 U 的转换。该转换因子 Z 由有效输入电容决定。作为可选配置，可以在输入端到地之间放置一个电感器，从而与寄生电容形成一个 LC 检测回路，其谐振效应能够在选定的固定频率上显著提高灵敏度。

除了射频部分外，该器件还配备了一个偏置三通器，本质上是一个 R-CR 网络（从输入 LFO 焊盘看进去约为 500 kΩ，其他阻值可根据要求提供），将输入端连接至一个低频偏置端口。该器件基于 GaAs（砷化镓）半导体技术，可在宽温度范围和磁场环境下工作。陶瓷/环氧树脂复合基板结构确保了极低的真空放气率。
