低噪声电流放大器SP983c

简介：

产地：瑞士，品牌：Basel Precision Instruments

SP983c I/V 转换器（电流放大器）具有超低噪声、优异的稳定性以及浮地输入和可施加外部偏压等独特功能。我们对输入级晶体管进行精心筛选，仅选用性能最优、噪声最低的产品。SP983c 体积小、重量轻，可以方便地安装在实验装置附近，直接安装在击穿盒或恒温器上。SP983c 提供10^5 至 10^9 V/A 的增益，集成低通滤波器的截止频率在 30Hz 到 100kHz 之间。可选配远程控制单元，用于远程调节增益和滤波器设置。最大增益时带宽为1.7kHz ( 10^9 V/A )，变化到最小增益时为580kHz ( 10^5 V/A )。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

SP983c 是瑞士 Basel Precision Instruments 的一款低噪声 I/V 转换器。SP983c 具有超低噪声、优异的稳定性以及浮地输入和可施加外部偏压等独特功能。我们对输入级晶体管进行精心筛选，仅选用性能最优、噪声最低的产品。

SP983c 体积小、重量轻，可轻松安装在靠近实验装置的位置，例如直接固定在转接盒或低温恒温器上。SP983c 提供 10⁵ 至 10⁹ V/A 共五个量程的增益，并集成了截止频率可在 30 Hz 至 100 kHz 范围内调节的低通滤波器。

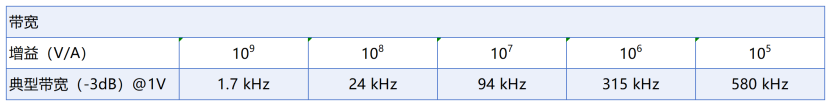

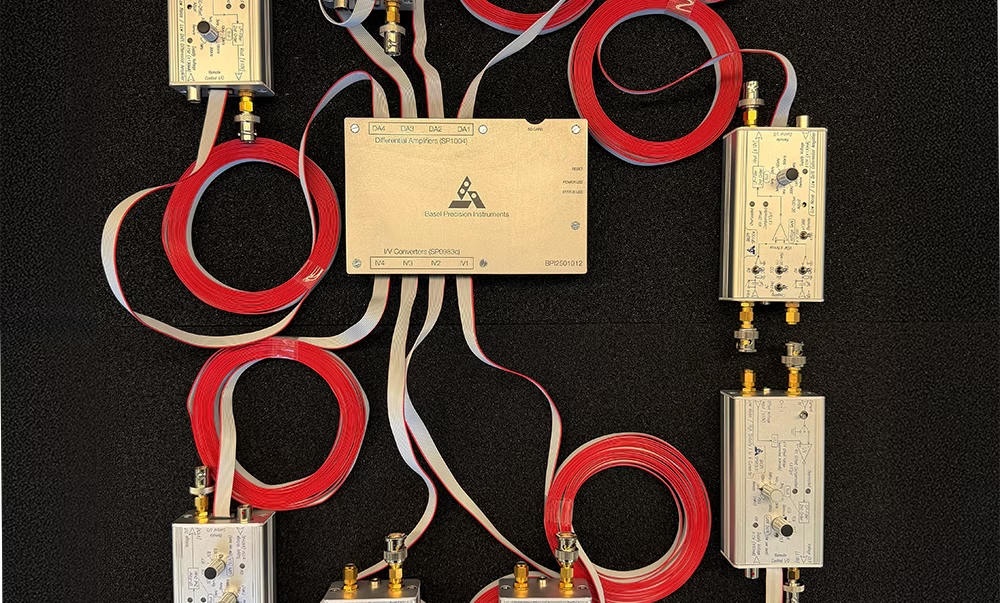

可选配多通道远程控制器（BPI2501），最多可同时远程控制八台设备的增益和滤波器设置。带宽随增益变化：最大增益（10⁹ V/A）下为 1.7 kHz，最小增益（10⁵ V/A）下为 580 kHz。

用户可在 I/V 转换器的输入端提供外部偏置电压：±100 mV（SP983c 型号）、±1 V（SP983c01 型号）或 ±2 V（SP983c02 型号），从而能够在任意偏置电压下测量电流，或实现对称的源-漏电压偏置。外部施加的输入偏置电压会在内部被扣除，不会叠加到输出信号上。

尽管所有前置放大器都会在其输入端产生一个微小的电压偏置，但我们的 I/V 转换器是唯一通过主动反馈回路将该输入电压偏置的漂移稳定在 0.2 μV/K 以下的前置放大器。在施加到器件的电压需精确到 μV 量级的实验中，这种稳定的输入电压偏置非常有价值。而其他商用仪器的输入电压漂移可能随时间达到数十 μV。

我们的设备专为低温（稀释制冷机）实验而设计。IF3602 输入级（参见下文输入级选项）针对大负载电容进行了优化，例如低温实验中由深度滤波引线产生的电容。该 I/V 转换器的输出地与电源和计算机接口相隔离。因此，来自实验装置的电缆提供了测量地。这种接地方案无需使用电池即可帮助避免地回路，并实现超低噪声的测量设置。

我们为I-V转换器的输入级提供了两种不同的J-FET选项：

LSK389A：具有更低的输入电流噪声

适用于：R > 1MΩ，C < 1nF (在10^8和10^9 V/A范围内显著)

IF3602 ：具有略低的输入电压噪声

适用于：R < 1MΩ 或 C > 1nF

增益带宽积为600 MHz，在大输入电容时输出噪声明显降低。

参数特点

─ 典型输入参考电压噪声：

2.6 nV/sqrt（Hz）@10 Hz

2.0 nV/sqrt（Hz）@1 kHz

─ 稳定且低漂移的输入电压

@25°C时的典型输入电压漂移：±0.15µV/K

─ 典型输入电流噪声级：6 fA/√Hz @10 Hz，10^9 V/A

─ 放大增益：10⁵ 至 10⁹ V/A，共五个量程，可远程控制

─ 集成低通滤波器：30 Hz - 100 kHz，可远程控制

─ 远程控制增益和LP切断

─ 绿色LED指示输入偏置电压何时得到补偿和稳定

─ 红色LED指示过载

产品参数

表格所列参数为典型值

*噪声和漏电流值在零偏置下测量，可能随偏置电压变化。外部施加电压的噪声（根据型号除以 2、5 或 10）会叠加到输入电压噪声上。因此，使用非常低噪声的电压源（如 BASPI 的 LNHR DACII）非常重要。

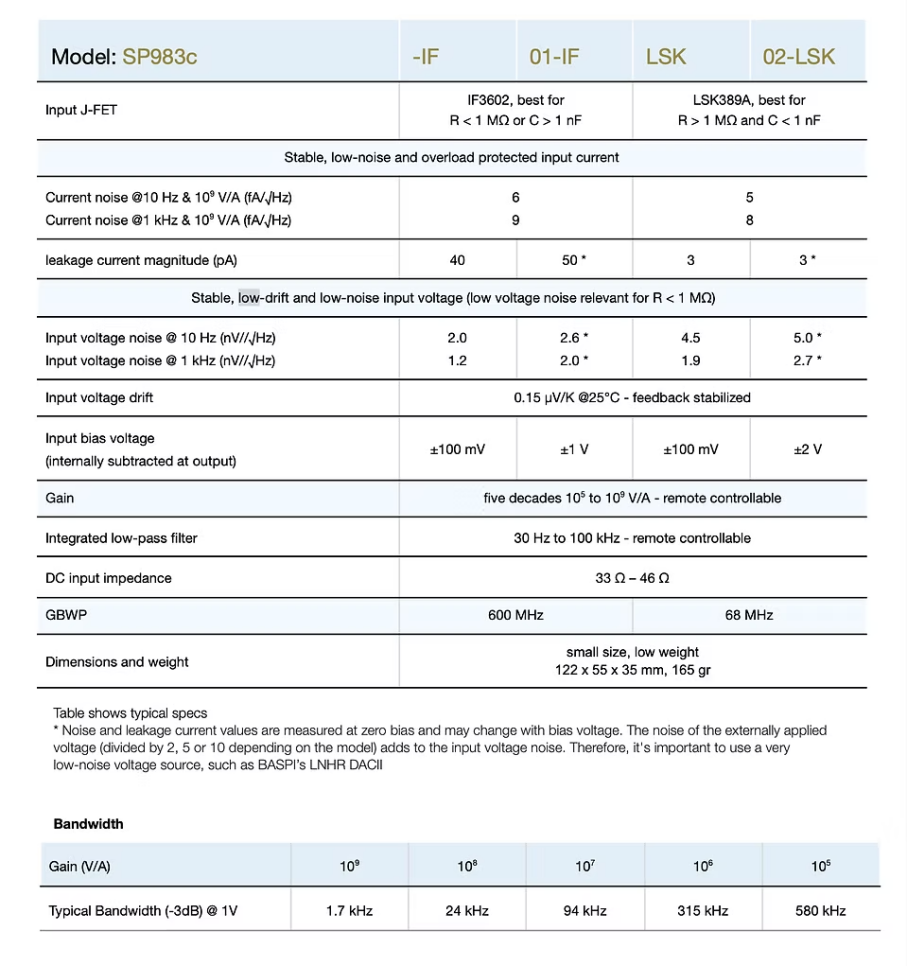

英文版产品技术参数

应用领域

─ 低温下敏感样品的电流测量

─ 用于扫描隧道显微镜（STM）的前置放大器

─ 使用光电二极管或光电倍增管进行低水平光检测

─ 非常适用于电流输入负载较大的电容（低温过滤器）

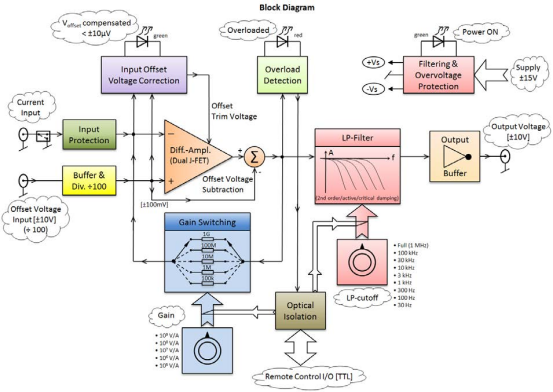

功能图解

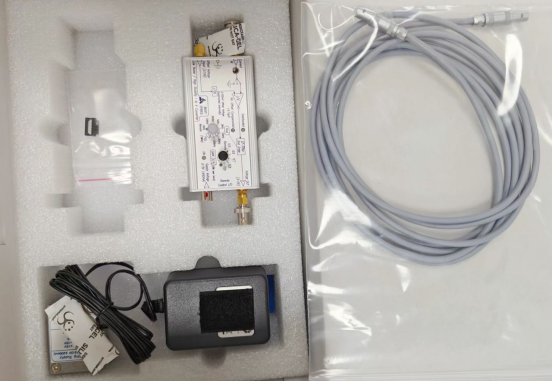

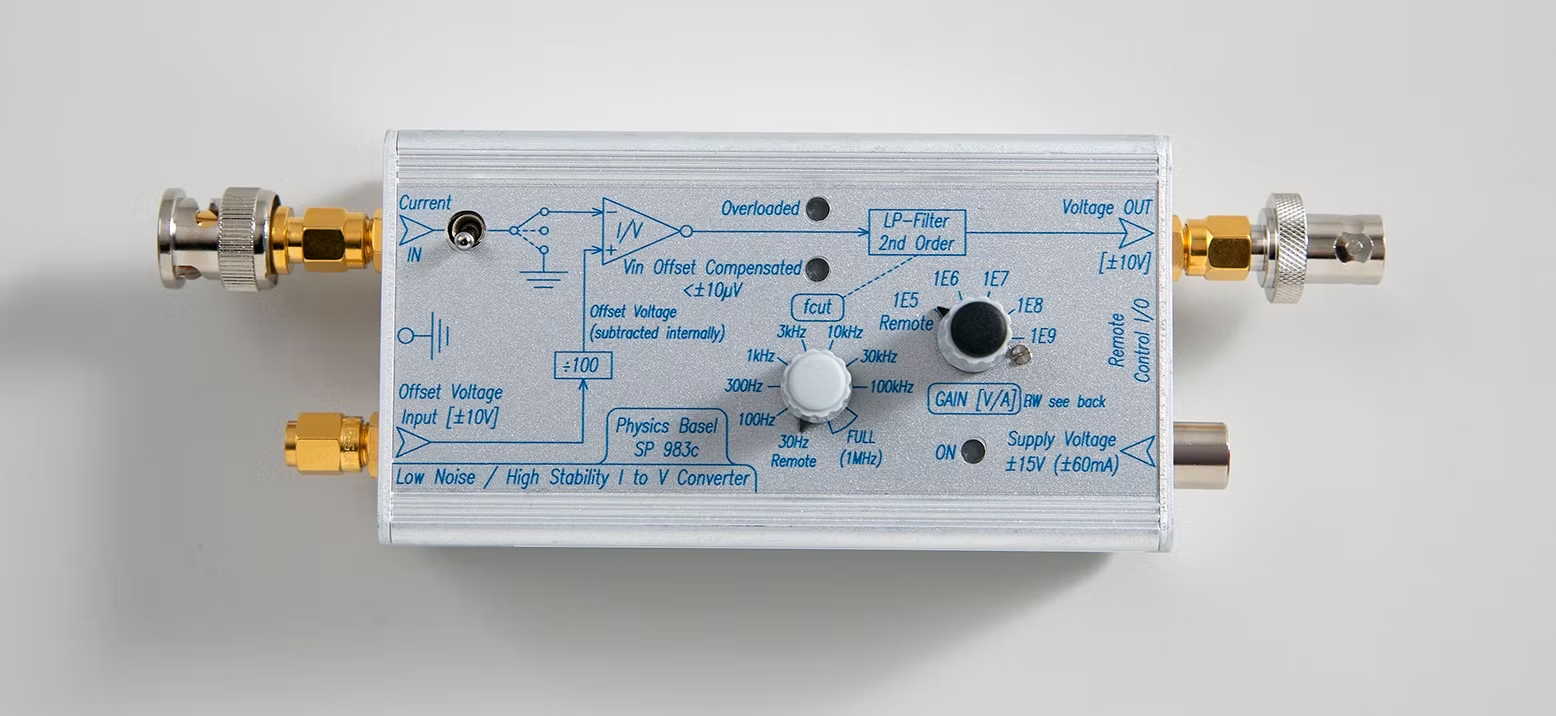

产品实物图
