HSA 系列 1.2-2.5GHz 高速放大器
简介:

HSA高速放大器系列提供了高增益、低噪声和超宽带宽的良好平衡,非常适合进行时间分辨测量,例如与快速光电探测器配合使用。从千赫兹到吉赫兹的宽带非常重要,可以准确地进行脉冲和瞬态测量,特别是在处理具有不同脉冲长度和变化衰减时间的信号时。出色的HSA宽带性能得益于非常低的1/f噪声角频率,即使在千赫兹范围内也能提供真正的低噪声性能。

产品特点 产品参数 应用领域 功能图解 相关下载 相关产品
产品特点

━ 超宽带宽10kHz - 2.5GHz

━ 增益高达60 dB(x 1,000)

━ 光电探测器的跨阻增益高达50,000 V/A

━ 极低输入噪声310 pV/√Hz(6.2 pA/√Hz)

━ 集成直流电流路径,适用于偏置光电探测器应用

━ 两个相同的信号输出(HSA-Y系列)

━ 直流监视输出(HSA-Y系列)


HSA高速放大器系列提供了高增益、低噪声和超宽带宽的良好平衡,非常适合进行时间分辨测量,例如与快速光电探测器配合使用。从千赫兹到吉赫兹的宽带非常重要,可以准确地进行脉冲和瞬态测量,特别是在处理具有不同脉冲长度和变化衰减时间的信号时。出色的HSA宽带性能得益于非常低的1/f噪声角频率,即使在千赫兹范围内也能提供真正的低噪声性能。

宽带、平坦的频率响应和低噪声使得HSA放大器系列成为显著提高常见频谱/网络分析仪灵敏度的理想选择。



光电探测器偏置电流的直流路径

在许多光电探测器应用中,如受噪声限制的光谱学、混频测量等,探测器受到相对较高的连续波功率的影响,产生高水平的直流背景电流。这种直流电流必须通过低阻抗路径接地,否则光电探测器将会反向偏置,导致显著的失真和速度限制。所有HSA放大器通过一个精密的线圈系统提供了匹配良好的50欧姆直流接地路径,非常类似于所谓的Bias-T设计。这极大地简化了与HSA放大器一起使用偏置光电探测器的操作。



HSA-X

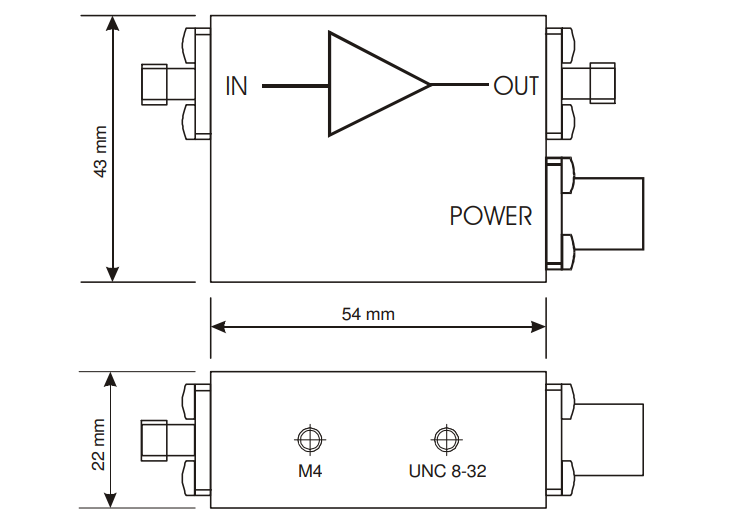

HSA-X采用紧凑的高品质电磁屏蔽外壳,带有螺纹M4和8-32安装孔,并配备了SMA输入和输出连接器。可提供固定增益(20或40 dB)的多种型号可选。



HSA-Y

除了HSA-X的特点外,HSA-Y还配备有用于光电探测器校准、连续波功率控制或低频背景信号测量的直流监视输出。此外,HSA-Y具有两个相同的信号输出,无需外部信号分配器即可进行信号控制或触发。HSA-Y系列提供固定增益(20、40或60 dB)的多种型号可选。





产品参数

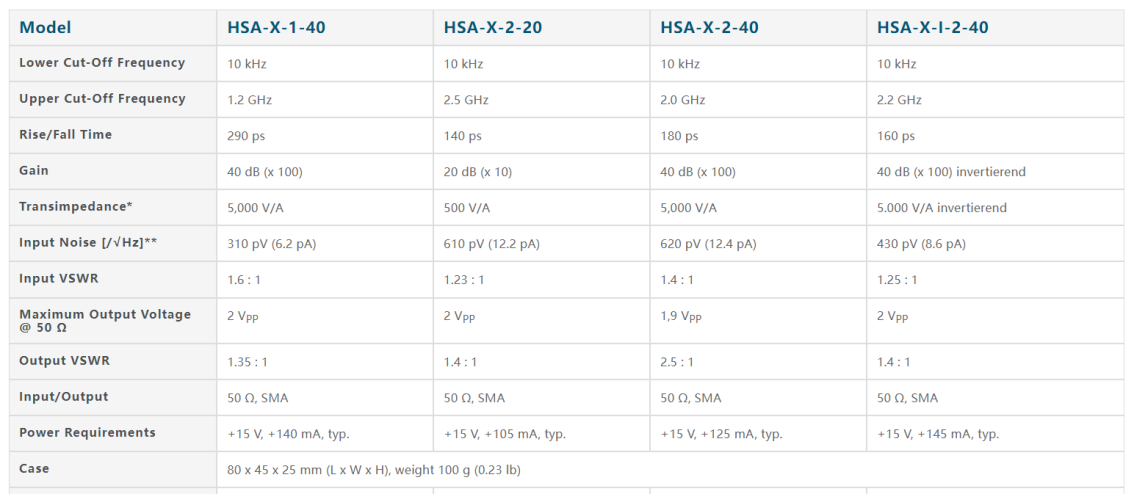

规格参数表一






规格参数表二



集成的直流通路,用于光电探测器的使用。带有8-32和M4安装螺纹。电源通过3针Lemo®插座供应。设备附带配套连接器。可选的电源供应PS-15可用。更多信息请参阅数据表!


应用领域

━ 用于超快速探测器(微通道板、光电倍增管、雪崩光电二极管和PIN光电二极管)的前置放大器

━ 示波器和频谱/网络分析仪前置放大器

━ 时间分辨脉冲和瞬态测量

━ 50Ω高速系统中的信号增强器
