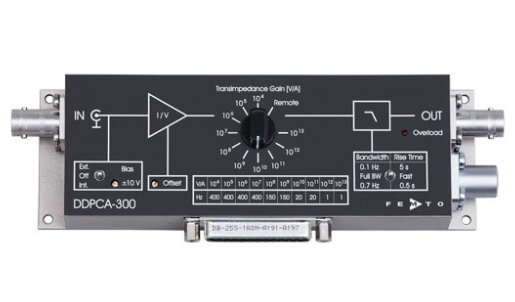

DDPCA-300 可变增益超低噪声电流放大器

简介：

DDPCA-300 是 FEMTO 低噪声放大器系列的最新成员。其卓越设计使输入噪声值低至 0.2 fA/√Hz 和 0.4 fA 峰-峰值。放大倍数可以通过手动或远程接口在 10⁴ 到 10¹³ V/A 的宽范围内设置。因此，该放大器具有超过 240dB 的动态范围，可通过简单切换增益范围来测量从亚飞安到毫安级的电流。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

─ 0.4 fA峰峰值噪声

─ 互阻抗从10 4增加到10 13 V / A.

─ 从fA至mA测量范围，240 dB动态范围

─ 输入端的可调电压用于DUT偏置

─ 紧凑的外壳，靠近信号源使用

─ 手动调节和远程控制

亚飞安灵敏度

DDPCA-300 是 FEMTO 低噪声放大器系列的最新成员，其卓越设计使输入噪声值低至 0.2 fA/√Hz 和 0.4 fA 峰-峰值。放大倍数可以通过手动或远程接口在 10⁴ 到 10¹³ V/A 的宽范围内设置。因此，该放大器具有超过 240 dB 的动态范围，可通过简单切换增益范围来测量从亚飞安到毫安级的电流。紧凑的外壳设计优化了在信号源附近的使用，避免了因长电缆造成的信号干扰或噪声拾取。设备内置了各种滤波器，以适应不同的信号条件，从而优化信号与噪声比和测量速度。即使在最高增益设置下，测量速度也足以实时测量飞安级电流，无需外部平均处理或长时间测试。

低漂移可实现稳定的长期性能

在毫微微安培级，漂移和偏移电流很容易导致测量误差和基线偏移。DDPCA-300的设计针对长期稳定性和低漂移进行了优化。下图显示了放大器在7小时以上测得的基线漂移小于0.5 fA。在不可避免的（例如与温度相关的）偏移的情况下，提供微调电位器以去除不想要的偏移电流和用于使基线归零。

通过源偏置进行器件表征

DDPCA-300具有高的灵敏度，可用于低电流应用，如高阻半导体（如MOS或JFET）或量子点器件的表征。可调电压直接提供给放大器输入端，用于偏置被测器件（DUT）。手动或通过远程接口在±10 V范围内更改偏置电压，可以在光谱测量中表征不同偏置电压的DUT。对于不需要偏置电压的应用，如光电流测量或粒子物理中的光束监测，可以轻松禁用偏置电压。

产品参数

Model	DDPCA-300
Transimpedance [V/A]	10⁴	10⁵	10⁶	10⁷	10⁸	10⁹	10¹⁰	10¹¹	10¹²	10¹³
*Bandwidth (-3 dB) [Hz]**	400	400	400	400	150	150	20	20	1	1
*Rise Time (10 % - 90 %) [ms]**	0.8	0.8	0.8	0.8	2.3	2.3	17	17	350	350
*Integrated Input Noise (Peak-Peak)**	7 nA	7 nA	70 pA	70 pA	1.2 pA	1.2 pA	50 fA	50 fA	2 fA	2 fA
Spectral Input Noise Density [/√Hz]	45 pA	45 pA	0.5 pA	0.5 pA	15 fA	15 fA	1.3 fA	1.3 fA	0.2 fA	0.2 fA
Accuracy Performance	Gain ±1 %
Adjustable Low Pass Filter	3 settings: full bandwidth, 0.7 Hz and 0.1 Hz
Output Performance	±10 V, ±30 mA
Bias Voltage	±10 V, max. 10 mA, connected to amplifier input, adjustable by trimpot or remote control voltage
Power Supply	±15 V, +70 mA / -15 mA typ., ±150 mA recommended
Control Interface	4 opto-isolated digital inputs, TTL/CMOS compatible, analog bias control voltage input
Case	170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.)

应用领域

─ 光电检测放大器

─ MOS和JFET结构的I / V表征

─ 直流测量超低电流

─ 量子和生物技术实验

─ 光谱

─ 高阻测量
