(现货供应)MFLI 低噪声锁相放大器
简介:

【现货供应】瑞士苏黎世仪器(Zurich Instruments)的 MFLI 是一款数字锁相放大器,电流输入、单端或差分电压输入,带宽DC-500kHz/5MHz,采样率60MSa/s,分辨率16位,本底噪声2.5nV/√Hz,带LabOne®软件包:示波器、参数扫描仪、频谱分析仪等,可升级 PID 反馈控制,多频解调,阻抗测试,AM/FM调制,高速采集等多种拓展功能。

产品特点 产品参数 功能图解 相关应用 应用领域 相关产品 相关下载
产品特点

瑞士苏黎世仪器(Zurich Instruments)的MFLI是一款数字锁相放大器,电流输入、单端或差分电压输入,带宽DC-500kHz/5MHz,可升级PID 反馈控制,多频解调,阻抗测试,AM/FM调制,高速采集等多种拓展功能。凭借精心开发的模拟和数字前端,结合FPGA,使得仪器具有高速数字信号处理功能。MFLI将优越的性能与出色的LabOne软件包融合到了一起。内置的数据服务器和网络服务器可直接连接至任何能够运行网络浏览器的设备。


主要特点:

− 直流-500kHz/5MHz,60MSa/s,16位

− 电流和差分电压输入

− LabOne®软件包:示波器、参数扫描仪、频谱分析仪等

− 即插即用的基于浏览器的仪器控制软件LabOne

− USB 2.0和1 GbE高速连接

− 同时提供交流和直流供电(可连电池)

− 可在本地升级选件

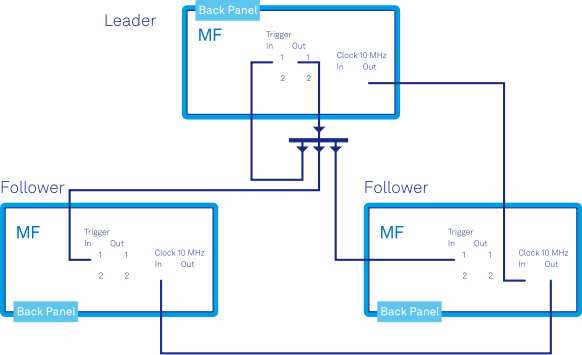

多设备同步:

带多台仪器同步功能,这样就能在一台MFLI界面中,操作多台MFLI:

− 用一个LabOne软件界面和API来操作所有的MFLI

− 锁定所有各台MFLI的相位、时钟和振荡器

− 同步时间戳和采样率,以实现测量数据的同步



产品参数
一般规格
贮存温度+5°C 至 +65°C
贮存相对湿度< 95%,无凝结
运行温度+5°C 至 +40°C
运行相对湿度< 90%,无凝结
规格温度+18°C 至 +28°C
功耗< 40 W
直流供电12 V,2 A
接口:Switchcraft 760BK,ID 2.5 mm,OD 5.5 mm
交流供电100 - 240 V (±10%), 50/60 Hz
交流保险丝250 V,2 A,fast,5 x 20 mm,F 2A L 250V
尺寸(含缓冲)28.3 x 23.2 x 10.2 cm
11.1 x 9.1 x 4.0 inch
可按需提供机架安装组件
重量(含缓冲)3.8 kg
推荐校准间隔2年 (详见背面板贴纸)
保质期1 年,可延长
解调器
频率范围0 - 500 kHz;0 - 5 MHz (参见 MF-F5M 升级选件)
解调器数量1 个双相位,包含X, Y, R,Θ;4 个(需要 MF-MD 升级选件)
解调器输入信号信号输入 (V/I),辅助输入,辅助输出,触发输入
滤波器时间常数337 ns - 83 s
滤波器带宽  (-3 dB)276 µHz - 206 kHz (4阶)
谐波1 - 1023
滤波器斜率6,12,18,24,30,36,42, 48 dB/oct
额外滤波器Sinc
相位分辨率10 µdeg
频率分辨率1 µHz
辅助输出采样率612 kSa/s (对每个辅助输出),18位, ±10 V
1GbE 连接下最大传输速率200 kSa/s (对全部解调器), 全范围48位
使用本地 USB 闪存下最大传输速率   50 kSa/s (对全部解调器), 全范围48位
数据传输触发模式连续,边缘触发,门控
参考信号
外部参考信号频率范围1 Hz - 500 kHz;1 Hz - 5 MHz (参见 MF-F5M 升级选件 )
外部参考信号输入辅助输入, 触发输入,辅助输出,电流信号输入,电压信号输入
外部参考信号锁定时间一般低于100周期或1.2 ms中的最大值
外部参考信号数量1;2(需要 MF-MD 升级选件)
内置参考信号频率范围DC - 500 kHz;DC - 5 MHz (参见 MF-F5M 升级选件)
示波器
输入通道信号输入(V,I),辅助输入,辅助输出,触发输入,触发输出,信号输出,振荡器相位
示波器模式时域,频域(FFT)
显示通道数量1;2 (需要MF-DIG 升级选件)
触发通道信号输入(V,I),辅助输入,辅助输出,触发输入,触发输出
触发模式边缘
触发迟滞全输入范围
预触发全样本范围
采样率1.8 kSa/s 至 60 MSa/s
纵向分辨率16 位
每帧最大样本数16 kSa;2.5 MSa 每通道(需要 MF-DIG 升级选件)
最低保持时间1 ms
带宽限制模式的纵向分辨率通过降采样率平均,纵向分辨率增至 24 位(需要 MF-DIG 升级选件)
光标数学功能位置,面积,跟踪,波拟合,峰值,直方图
频谱分析仪
频率范围中心0 - 500 kHz;0 - 5 MHz (参见 MF-F5M 升级选件)
频谱模式FFT(X+iY),FFT(R),FFT(Θ),FFT(f) and FFT((dΘ/dt)/2π)
统计方式幅值,频谱密度,功率
平均模式无,指数移动平均
每频谱最大样本数8 kSa
最大频率覆盖58 kHz
窗函数矩形,Hann,Hamming,Blackman Harris
光标数学功能位置,面积,跟踪,波拟合,峰值,直方图
参数扫描仪
扫描参数振荡器频率,解调器相位,辅助输出偏置,信号输出偏置等
扫描参数范围全量程,线性或对数间距
扫描参数分辨率任意,受起始终点和扫描点数量影响
显示参数解调器输出 (X, Y, R, Θ, f),辅助输入
显示选项单图,双图(波德图等),多曲线
统计方式幅值,频谱密度,功率
预设测量模式参数扫描,噪音幅值扫描,频率响应分析,3-omega扫描
电压信号输入
接口前面板 2 个 BNC,单端或差分
外壳屏蔽浮地,接地
最大浮地电压±1 V
输入阻抗50 Ω 或 10 MΩ;27 pF  (>= 300 mV范围)或 35 pF (<= 100 mV范围)
输入频率范围DC - 500 kHz;DC - 5 MHz (参见 MF-F5M 升级选件)
输入 A/D 转换16 位, 60 MSa/s
输入噪声幅值2.5 nV/√Hz(>1 kHz,使用 3.3 mV 输入量程和并使用短路帽);7 nV/√Hz (10 Hz),40 nV/√Hz(1 Hz)
输入噪声转折频率一般 100 Hz(<= 10 mV以下输入范围)
输入电流偏置一般 ±10 pA,最高 ±200 pA
满量程输入灵敏度(10 V 输出)3 V 量程下为 1 nV
AC 输入范围±1 mV,±3 mV,±10 mV,±30 mV,±100 mV,±300 mV,±1 V,±3 V
AC 耦合切断频率1.6 Hz
AC 耦合最高 DC 偏置±10 V
DC 输入范围±1 mV,±3 mV,±10 mV,±30 mV,±100 mV,±300 mV,±1 V,±3 V
输入增益精度< 1% (< 2 MHz);更高频会受模拟输入滤波器限制
模拟输入滤波器(抗混叠)1 dB 抑制(5 MHz),3 dB(12 MHz);3阶滚降
输入幅值稳定度0.1%/°C
输入幅值偏置在 0.5 mV 或 1% 输入范围中取较大值
动态储备最大 120 dB
谐波失真80 dBc(<= 100 kHz);65 dBc(<= 5 MHz);载波幅度 1 dBFS
电流信号输入
接口前面板 BNC,浮地/接地
外壳屏蔽浮地,接地
最大浮地电压±1 V
输入阻抗参照 MFIA User Manual 表格 5.9
输入频率范围DC - 500 kHz;DC - 5 MHz (参见 MF-F5M 升级选件)
输入 A/D 转换16 位,60 MSa/s
输入噪声幅度

20 fA/√Hz(>100 Hz,10 nA输入范围);200 fA/√Hz(>10 kHz,1 µA输入范围);

3.5 pA/√Hz(>1 MHz,100 µA输入范围);300 pA/√Hz (>1 MHz,10 mA输入范围)

输入漏电流±10 pA
满量程输入灵敏度(10 V 输出)±10 mA 量程下为 ±10 fA
输入增益精度< 1% (当频率低于输入带宽的10%)
输入偏置幅值1% 输入量程
输入偏置电压最大 ±2.2 mV
动态储备最大 120 dB
相干拾取< 90 GΩ (<= 5 MHz,100 μA输入范围);< 140 TΩ (<= 100 kHz,10 nA输入范围)
差分信号输出
接口前面板 2 个 BNC,单端或差分
输出阻抗50 Ω
输出频率范围DC - 500 kHz;DC - 5 MHz (参见MF-F5M升级选件)
输出频率分辨率1 µHz
输出相位范围±180°
输出相位分辨率10 µdeg
差分输出正弦波(180°相移)
输出 D/A 转换16 位,60 MSa/s
输出幅值范围±10 mV,±100 mV,±1 V,±10 V (单端,高阻抗负载)
输出功率对每个 BNC,24 dBm (±10 V,250 mW)
输出增益精度< 1% (100 kHz,所有输出量程)
最大输出驱动电流100 mA
输出幅值偏置±1 mV 或 1% 输出量程的较大值
谐波失真

1V 以下输出量程:85 dBc(频率 < 100 kHz), 60 dBc (频率 < 5 MHz)

;10V 输出量程:80 dBc(< 100 kHz),50 dBc(< 5 MHz), 载波幅值1 dBFS

模拟加法器辅助输入 1 可被加到信号输出, ±10 V, DC - 2 MHz
输出范围输出噪声密度
(高负载阻抗设定)
10 mV43 nV/√Hz
100 mV43 nV/√Hz
1 V48 nV/√Hz
10 V104 nV/√Hz
辅助输入
接口前面板 2 个 BNC
A/D 转换16 位,15 MSa/s
A/D 模拟带宽5 MHz
输入阻抗1 MΩ
幅值±10 V
分辨率0.335 mV
辅助输出
接口前面板 4 个 BNC
D/A 转换18 位,612 kSa/s
D/A 模拟带宽200 kHz
输出阻抗50 Ω
幅值±10 V
分辨率< 85 µV
驱动电流20 mA
噪声密度高阻抗负载,200 µV/√Hz(大于 1 kHz)
噪声RMS高阻抗负载,12 MHz 测量带宽下 90 µVrms
触发输入
接口背面板 2 个 BNC
触发输入阻抗1 kΩ
外部参考频率范围1 Hz - 500 kHz;1 Hz - 5 MHz (参见 MF-F5M 升级选件)
触发幅值范围±5 V
最低脉冲宽度35 ns
触发电平±5 V,3.66 mV 分辨率
触发迟滞< 20 mV
触发输出
接口背面板 2 个 BNC
触发输出阻抗50 Ω
外部参考频率范围1 µHz - 500 kHz;1 µHz - 5 MHz (参见 MF-F5M 升级选件)
触发幅值5 V
10 MHz 同步
接口背面板 2 个 BNC,10 MHz 时钟输入和输出
10 MHz 输入,阻抗50 Ω
10 MHz 输入,频率范围9.98 - 10.02 MHz
10 MHz 输入,幅值范围200 mV - 3 V
10 MHz 输出,阻抗50 Ω
10 MHz 输出,幅值范围1 Vpp (50 Ω),正弦
内置参考频率
类型TCXO
初始精度< ±1.5 ppm
长期精度/老化第一年 < ±1 ppm
短期稳定度(0.1 s)< 2·10-10
温度系数0.05 ppm/°C (@23°C)
1 kHz下相位噪音-140 dBc/Hz
10 kHz下相位噪音-150 dBc/Hz
接口和其它规格
PC接口LAN,1 GbE; USB 2.0,480 Mbit/s
USB主机接口背面板 2 个,支持 WiFi 模块和大容量存储
DIO4 x 8位,通用数字输入/输出,3.3 V TTL
VHDCI 68 pin磁性接口
内存4.7 GB数据,250 MB设定文件,250 MB日志文件


功能图解


① 前面板接口

MFLI的前面板上有1个电流信号输入、1个差分电压输入、1个差分信号输出、2个可作为参考输入的辅助输入和4个辅助输出。信号输入和输出既可以选择单端模式,也可以选择差分模式, 以满足实验的抗干扰要求。信号接地可以是仪器接地或信号输入的BNC屏蔽层。


② 后面板接口

后面板提供了更多BNC接口,包括2个触发输入、2个触发输出以及10MHz同步时钟的1个输入和1个输出。以及1个可访问所有DIO通道的SCSI接口。仪器可以使用标准90V-240V伏交流电源或12V的外部直流电源(例如外部电池组),可切断接地回路。


③ 电压和电流测量

仪器标配支持电压测量或电流测量,如需同时测量电流和电压则需要MF-MD多解调器选件的支持。模拟前端拥有可变输入阻抗和交流/直流耦合选择,以及高频过采样技术,来确保优越的锁相性能和示波器的高保真度。


④ 输出通道

锁相测量的结果(每个解调器的X、Y、R和Θ)可以通过以下方式使用:

− 前面板上的4个辅助模拟输出的任何一个都可以单独设置比例缩放和偏置,612 kSa/s的采样率确保所有解调信号分量都能在接口上可靠地使用。所有信号的带宽一致且高达200kHz。

− 通过USB 2.0或1 GbE传输到主机,并显示在LabOne®用户界面上,信号可以由任一LabOne工具进行分析,或简单地点击几下鼠标将其存储在本地。

− 仪器提供2个USB口,都可以把数据保存在USB存储设备上。


相关应用
应用领域

应用领域:

− 材料科学:载流子迁移率、载流子密度、霍尔效应

− 输运测量:电导测量,2和4端子电阻测量

− 吸收光谱

− 传感和执行MEMS:陀螺仪、谐振器、加速度计

− 量子传感和量子输运:量子点和量子比特

− 磁性传感:SQUIDs, NV 色心, 原子磁强计,VSM

− 扫描显微镜:AFM、STM

− 噪声表征:噪声密度,互相关测量
