UHFQA 600 MHz量子分析仪

简介：

UHFQA量子分析仪是市场上仅有的一款可并行、高速和高保真度读取多至10个超导或自旋量子比特的仪器。UHFQA覆盖的频率宽度为1.2GHz (±600MHz)，时间分辨率在纳秒量级。UHFQA拥有2个输入通道和2个输出通道，用于IQ调制操作。得益于低延迟的信号处理链路 (包含匹配滤波器、实时矩阵操作，以及量子态鉴别)，UHFQA与其它QCCS仪器并用时，可支持拥有100个甚至更多量子比特的量子计算机系统。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

主要特点

‒ 1.8GSa/s, ±600MHz测量范围（单边调制）

‒ 12位双通道输入，14位双通道AWG

‒ 可并行读取最多10个量子比特

‒ 可设置匹配滤波器、信号调理、串扰抑制和阈值判定

‒ LabOne®控制软件和API支持(Python、C、MATLAB®、LabVIEW™ 和 .NET

产品亮点

①高保真度、高速量子比特读取

UHFQA量子分析仪以脉冲式测量待测样品的透射幅度和相位，并通过脉冲整形和匹配滤波器来优化测量信噪比。通过任意波形发生器产生特定的波形可最小化待测样品的振荡响应。UHFQA数字滤波器的阶跃响应可由可编程的权重函数 (4 kSa/滤波器)来设定，因此可完全匹配待测样品的瞬时响应。相对于简单的非权重积分方案，使用合适的匹配滤波器可显著提高测量的信噪比。

②可扩展的量子设备

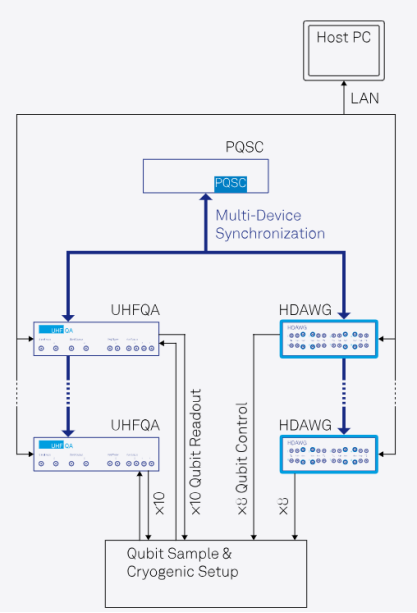

在单个微波线路上测量10个量子比特要求优化低温放大链路。可配置的10x10矩阵信号处理器能够抑制串扰，从而降低对器件制造公差的要求。UHFQA量子分析仪可与HDAWG结合使用构成完全同步的仪器层，用于量子堆栈中的量子态控制和读出。低延迟的32位DIO接口可实现多量子态的前馈，特别是用于量子纠错。

③仪器控制软件和编程工具

UHFQA可以通过LabOne及APIs(Python、C、MATLAB®、 LabVIEW™、及 .NET)来控制。Python的扩展范例库便于用户将其直接集成到已有的测量框架。LabOne数据服务器提供了数据结构化和数据处理功能，因此软件的用户部分简单且易维护。

可选选件 — UHFQA-DIG数字化仪选件

UHFQA-DIG数字化仪扩展了标准示波器的功能，拥有12位分辨率和1.8GSa/s的采样率，可与商用独立双通道高分辨率数字化仪相媲美。

主要特点

‒ 2 个信号输入通道，12 位，1.8 GSa/s

‒ 每通道 128 MSa 内存

‒ 双踪示波器，带 FFT 功能

‒ 分段采集存储，最多可达 32768 帧

‒ 快速、连续的数据流

‒ 硬件触发引擎提供附加触发输入

‒ 附加通道：辅助输出 (Aux Out)、AWG 触发和标记输出

‒ 所有功能均可在 LabOne® 用户界面和 API 环境下使用

产品参数

量子测量单元
滤波器内存	4096 采样点/通道
实时矩阵操作	1× 通道补偿 (2×2 实数)
	10× 旋转 (2×2 实数)
	1x 串扰抑制 (10×10 复数)
矩阵元素	范围 -1 至 +1
矩阵元素	分辨率 < 20e-6
数据记录器	内存 1 MSa
数据记录器	最多 2¹⁷ 次平均
监视器内存	4096 采样点/通道, 2 通道
监视器平均次数	最多 2¹⁵ 次平均
统计单元	比特模式下逻辑为 1 的次数
统计单元	比特模式下跃迁发生的次数
信号输入
频率范围	DC - 600 MHz
输入阻抗	50 Ω 或 1 MΩ \|\| 18 pF
输入电压噪声	4 nV/√Hz ( > 100 kHz时)
输入范围	±10 mV 至 ±1.5 V
A/D 转换	12 位, 1.8 GSa/s
任意波形发生器
通道数	2
标记	2个/通道
D/A 转换	14 位, 1.8 GSa/s
输出范围	±150 mV, ±1.5 V (高阻)
输出范围	-12.5 dBm, +7.5 dBm (50 Ω 负载)
波形内存	128 MSa/通道 (内存)
波形内存	32 kSa/通道 (高速缓存)

应用领域

‒ 超导量子比特

‒ 半导体自旋量子比特

‒ 量子计算

‒ 超导量子比特

‒ 半导体自旋量子比特

‒ 频分复用读取

‒ 单发量子比特读取

‒ 主动量子比特重置

‒ 量子比特光谱

‒ 拉比振荡

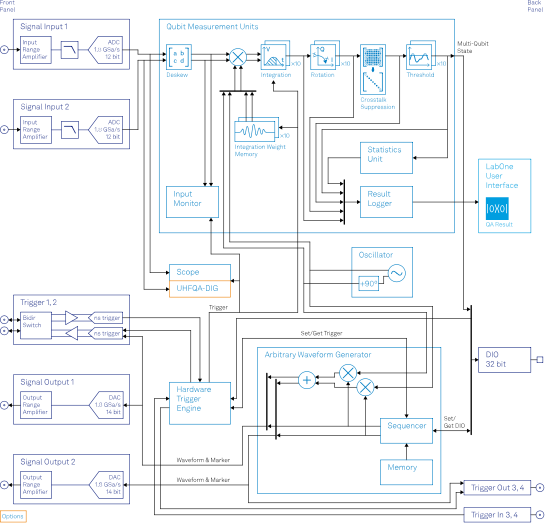

功能图解
