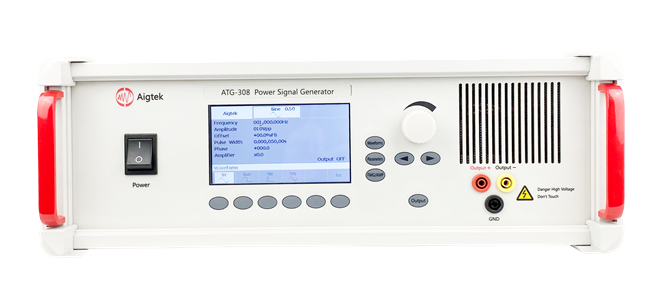

ATG-300系列功率信号源

简介：

ATG-300系列是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出810Wp功率，可以驱动功率型负载。

联系我们在线留言在线客服

产品特点产品参数功能图解

产品特点

l可输出正弦波、方波、三角波、脉冲波

l输入信号可内置或外置

l最大输出功率810Wp

l带宽（-3dB）DC~30kHz

产品参数

型号	ATG-304	ATG-308	ATG-309
输出形式	单端输出	差分输出	单端输出
带宽（-3dB）	DC~30kHz	DC~30kHz	DC~30kHz
最大输出电压	90Vp-p（±45Vp）	180Vp-p（±90Vp）	90Vp-p（±45Vp）
最大输出电流	4Ap（DC~50Hz）	4Ap（DC~50Hz）	9Ap（DC~50Hz）
最大输出电流	8Ap（>50Hz）	8Ap（>50Hz）	18Ap（>50Hz）
最大输出功率	360Wp	720Wp	810Wp
保险丝	8A/250V	8A/250V	10A/250V
电压增益	x0~30（1 step）	x0~60（1 step）	x0~30（1 step）
负载RL上限	≥11.15Ω（DC~50Hz）	≥22Ω（DC~50Hz）	≥4.9Ω（DC~50Hz）
负载RL上限	≥5.5Ω（>50Hz）	≥10.75Ω（>50Hz）	≥2.4Ω（>50Hz）
输出电阻	0.1Ω	0.5Ω	0.1Ω
压摆率	≥6V/μs	≥12V/μs	≥6V/μs
输入电阻	5kΩ
输入幅度	0~10Vp-pMAX
输出电压误差	≤±3%FS@1kHz
谐波失真（THD）	≤0.5%@1kHz，90Vp-p
输出电压零点漂移	≤±0.3V
信噪比	≥80dB
输出接口	4mm香蕉插座
保护	过流保护
信号地	与机壳、电源线地相连
供电电压	AC220V±10%，50Hz
工作温度	0℃~45℃
储存温度	-20℃~50℃
工作湿度	≤80%RH，无冷凝
尺寸（宽高深）	440163470mm

功能图解

液晶面板显示

ATG-300系列操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

输入Input

ATG-300系列输入为BNC接口。当信号内置输入时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。

输出Output

ATG-300系列输出端口为香蕉插座，输出电阻可切换。
