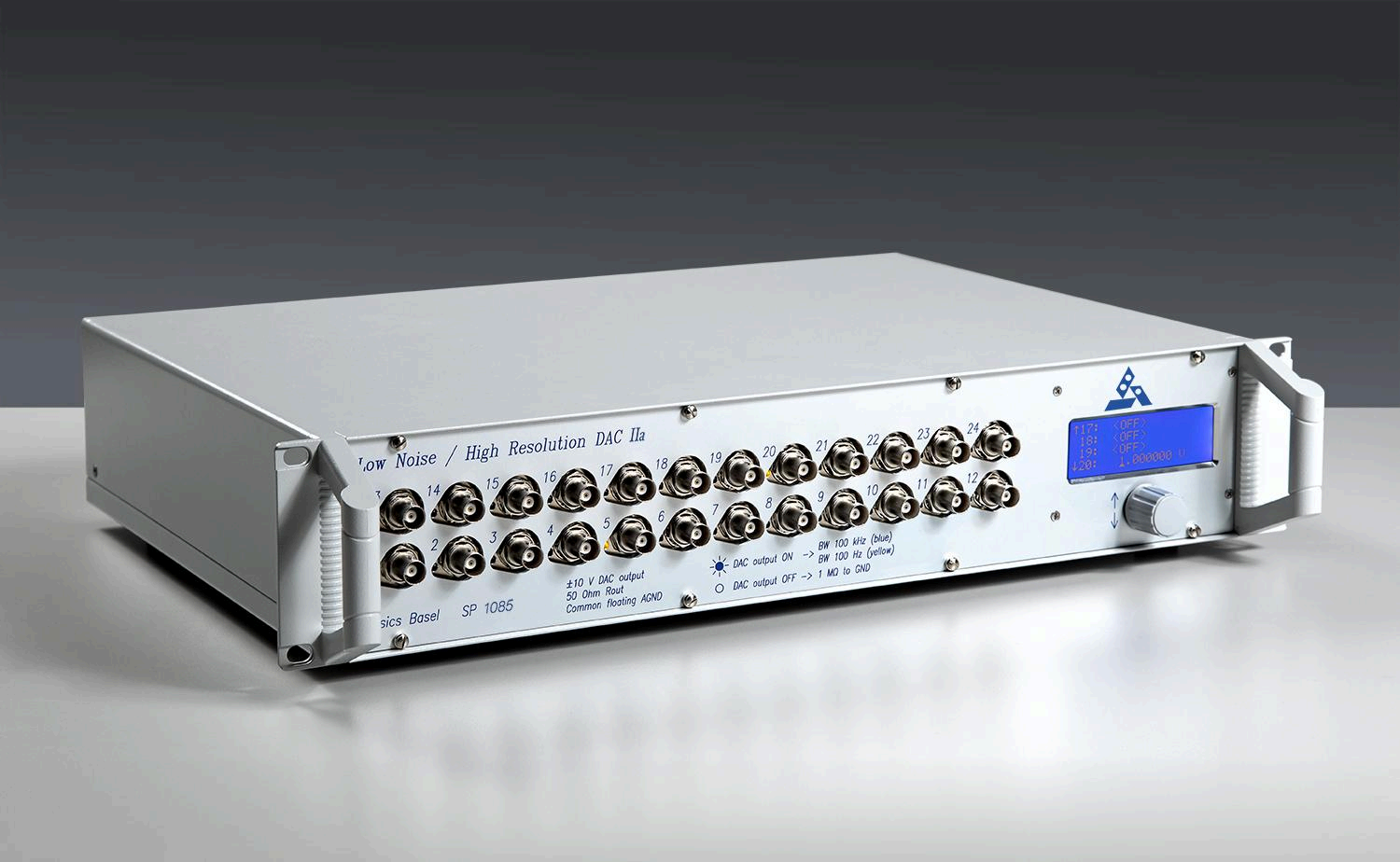

Basel多通道低噪声精密电压源

简介：

瑞士Basel Precision Instruments公司专业打造的低噪声高精度电压源（LNHR DAC IIa），单台设备可提供12或24个独立DAC通道。该精密电压源拥有24位分辨率、1.2 µV步进电压及0.3 µVrms超低集成电压噪声，并可配置3或6个AWG内核灵活分配至任意输出通道。该精密电压源支持直流叠加、斜坡、扫频和低频波形的产生等功能。该设备专为驱动低温基础物理实验中高阻抗门而设计，可以很好的满足此类实验对稳定的直流偏置电压和极低波动的高分辨率扫描电压的需求。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

飞时科技推出的低噪声高精度电压源（LNHR DAC IIa），由瑞士Basel Precision Instruments公司专业打造。该精密电压源具有12 或 24个独立DAC通道，具备±10V输出范围、24位分辨率、1.2µV步进电压和0.3µVrms集成电压噪声，支持直流叠加、斜坡、扫频及低频波形产生等功能。该精密电压源专为驱动低温基础物理实验中的高阻抗门设计，可完美满足实验对稳定直流偏置和极低波动高分辨率扫描电压的需求。

设备前面板配有LCD显示屏，可实时显示实际电压，既可通过旋转/按压旋钮（编码器）进行本地控制，也可通过TCP/IP或RS-232接口进行远程控制。

主要特点：

‒ 独立DAC通道：12 或 24通道

‒ 分辨率：24位

‒ 最小步进电压：1.2µV（整个±10V输出范围内）

‒ 集成输出噪声：低至0.3µVrms

‒ 超低温度漂移：1μV/°C+1.5ppm/°C

‒ 输出电流：每通道高达10mA

‒ 带宽切换：可选100Hz 或 100kHz 带宽

‒ 多功能集成：支持直流叠加、斜坡、扫频及低频波形产生，一机多用

‒ 集成任意波形发生器 (AWG)：可配置 3 或 6个 AWG内核，灵活分配至任意输出通道

产品参数

产品	LNHR DACIIa-12	LNHR DACIIa-24
型号	SP1085-12	SP1085-24
独立DAC通道	12 个	24 个
分辨率	24位
输出电压范围/电压步进	±10V / 1.2µV
漏电流检测	可使用附加栅极泄漏检测盒实现pA级检测
集成输出电压噪声	100Hz BW: typ. 0.3µVrms 100kHz BW: typ. 4µVrms
温度漂移（针对整个±10V输出范围）	1 µV/ °C + 1.5 ppm/ °C
在恒定温度下8小时内的漂移	< 10µV
带宽	每个DAC通道可选择的带宽为100Hz 或 100kHz
任意波形生成器（AWG）	3个AWG可分配至任意通道	6个AWG可分配至任意通道
	65,000个存储点，每个点的更新速率为10µs 或更长时间逐点时钟信号，可在每个AWG点触发外部数据采集设备
预定义标准波形	正弦波、三角波、锯齿波、斜坡波、脉冲波、高斯噪声
斜坡函数	4个独立斜坡发生器，具有自适应扫描功能（栅极补偿）
输出电流	每个通道最大±10mA，每块12通道板最大±25mA
接地	输出接地与机箱和计算机接口隔离
DAC输出接地与机箱之间的外部偏置电压	最大20V
输出阻抗	50Ω	50Ω
尺寸和重量	48 x 10 x 35 cm，8.2Kg

应用领域

‒ 施加超稳定直流偏置电压和高分辨率电压扫描，具有极低波动

‒ 在低温量子实验中驱动高欧姆栅极

‒ 在量子输运测量中施加源漏电压

‒ 控制对静电放电高度敏感的样品，如约瑟夫森结或量子点

‒ 通过快速二维栅极扫描和栅极补偿调谐多栅极器件

‒ 内部和外部同步的任意波形发生器脉冲

功能图解

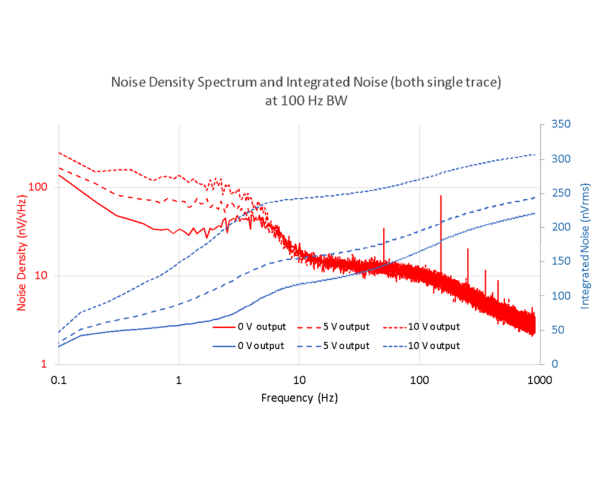

多通道低噪声精密电压源LNHR DACIIa的出色噪声性能如图所示
