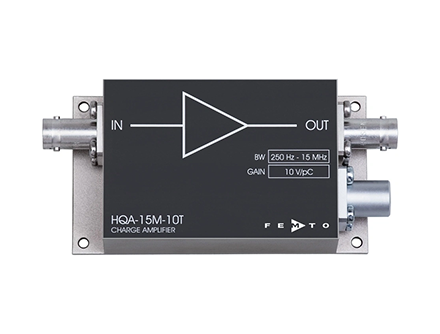

HQA-15M-10T 电荷放大器

简介：

HQA-15M-10T专为放大微型调谐叉的电荷信号而设计。它也非常适合接收来自压电探测器的信号，例如用于检测超声振动的压电探测器。与传统的电流-电压转换器设置相比，使用电荷放大器HQA-15M-10T通常可以将噪声降低一个数量级。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

━ 高增益达到1 x 10^13 V/C

━ 宽带宽：250Hz - 15MHz

━ 低输入噪声：40 zC/√Hz和700 pV/√Hz

━ 在整个带宽范围内具有优异的信噪比

━ 特别适用于交流耦合的电荷源，如热电和压电探测器、调谐叉石英晶体和纵波谐振器

优秀的信噪比

电荷放大器的特殊工作模式

电荷放大器是一个电流积分器。它产生的输出电压与在一定时间内积累在放大器输入处的电荷成正比。电荷放大器通常需要一个复位机制，以避免过载积分阶段。HQA-15M-10T专为交流信号源而设计，这些信号源在时间平均上既没有也不会产生直流分量。这些信号源的电荷对称地交替正负。由于所得电荷为零，HQA-15M-10T不需要复位。

电流放大器与电荷放大器的区别

电流放大器（也称为跨阻放大器）的输出信号直接与输入电流成正比。电流是电荷随时间的导数。因此，电流放大器的输出信号对应于等效电荷放大器输出信号的导数。

皮秒和飞秒库仑范围的电荷测量

HQA-15M-10T专为调谐叉晶体和纵波谐振器等交流电荷源而开发。该放大器设计低噪声、高增益，以实现对皮秒和飞秒库仑范围内电荷测量的出色灵敏度。与某些其他放大器不同，HQA-15M-10T无需冷却，从而实现更加紧凑的设计和更易于处理。小型外壳使其能够靠近信号源使用，从而避免了长电缆带来的信号干扰。此外，其从250 Hz到15 MHz的宽带非常适合与各种适当的信号源进行多功能使用。

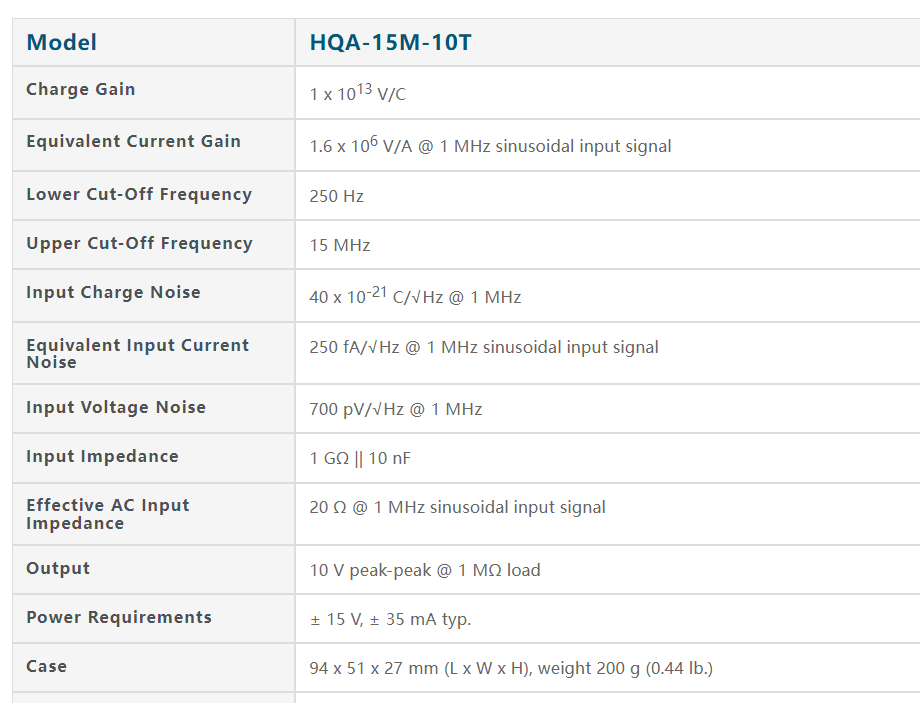

产品参数

输出短路保护。电源通过3针Lemo®插座提供。设备附带配对连接器。可选的PS-15电源供应器可用。更多信息请查看数据表。

应用领域

━ 热电和压电探测器

━ 调谐叉石英晶体

━ 纵波谐振器

━ 原子力显微镜（AFM）

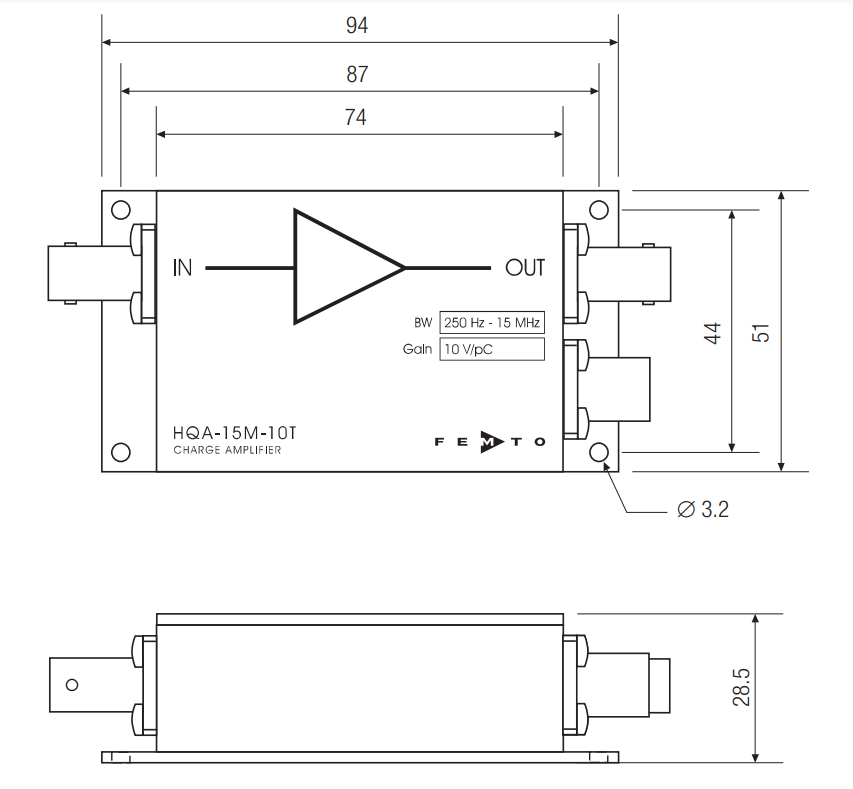

功能图解
