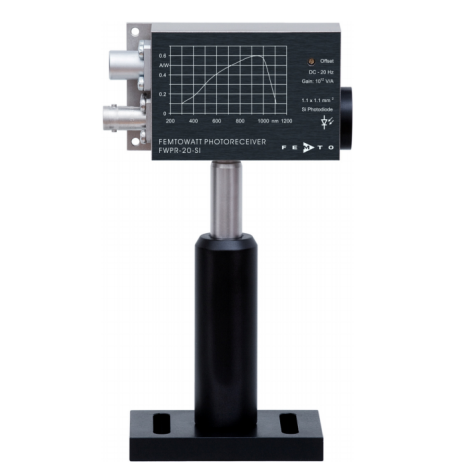

FWPR-20系列飞瓦光电接收器

简介：

FWPR-20 是一款高灵敏度的硅（Si）或铟镓砷（InGaAs）PIN光电二极管，搭配了特别开发的超低噪声跨阻放大器。这款产品能够提供高达1E+12V/A 的极高增益，实现对非常微弱的光信号的检测。其噪声等效功率（NEP）极低，仅为 0.7 fW/√Hz，使得它能够直接测量低至大约 50 fW 的光学功率。如果与 FEMTO 的锁相放大器配合使用，FWPR-20 甚至能够检测到亚飞瓦级的功率。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

特性

− 超低噪声 - NEP 0.7 fW/√Hz

− 内置高增益跨阻放大器，增益高达10¹²V/A

− 波长范围从320nm至1700nm

FWPR-20 系列飞瓦级光电探测器是一种高性能的光电检测设备，专为需要极高灵敏度和低噪声的应用而设计。这些探测器采用了先进的硅（Si）或铟镓砷（InGaAs）PIN光电二极管，并与专为低噪声设计的跨阻放大器相结合，提供了高达 10¹²V/A 的增益，以及仅为 0.7 fW/√Hz 的超低噪声等效功率（NEP），使其能够直接测量低至约 50 fW 的光学功率。此外，如果与 FEMTO 的锁相放大器配合使用，FWPR-20 甚至能够检测到亚飞瓦级别的功率。

FWPR-20 系列探测器的高灵敏度和低噪声特性使其能够替代成本更高的雪崩光电二极管（APD）、光电倍增管（PMT）或液氮冷却的红外探测器，在多种应用中表现出色。它们不需要昂贵的高压电源或冷却系统，从而降低了使用成本和复杂性。

FWPR-20 系列探测器的适用波长范围广泛，从 320 nm 至 1700 nm，覆盖了从紫外到近红外的光谱区域。这使得它们在荧光测量、光谱学、电泳、色谱等领域有着广泛的应用潜力。此外，FWPR-20 还具有与自由空间光学和光纤系统的兼容性，其自由空间输入（FST）设计为 1.035"-40 螺纹法兰，可与多种光学配件兼容，如透镜、光管、笼系统和光学适配器等。通过简单的适配器转换，FWPR-20 可以方便地应用于光纤连接。

FWPR-20 系列探测器还配备了 M4 和 8-32 UNC 螺纹孔，便于在市场标准的杆状支架上进行稳定安装，并可与可选的适配器板 PRA-PAP 结合使用，提供更多的安装选项。这些特点使得 FWPR-20 成为一个多功能、高效率的光电探测器解决方案。

产品参数

Model	FWPR-20-SI	FWPR-20-IN
Photodiode	1.1 x 1.1 mm² Si	0.5 mm Ø InGaAs PIN
Spectral Range	320 - 1100 nm	900 - 1700 nm
Bandwidth (−3 dB)	DC - 20 Hz	DC - 20 Hz
Rise/Fall Time (10 % - 90 %)	18 ms	18 ms
Transimpedance Gain	1 x 10¹² V/A	1 x 10¹¹ V/A
Max. Conversion Gain	0.6 x 10¹² V/W (@ 960 nm)	0.95 x 10¹¹V/W (@ 1550 nm)
NEP (@ 1 Hz)	0.7 fW/√Hz (@ 960 nm)	7.5 fW/√Hz (@ 1550 nm)

所有FWPR系列光电探测器均配备了 UNC 8-32 和 M4 螺纹孔，可以方便且稳定地安装在市场标准的杆状支架上，集成到光学系统中。可选的适配器板 PRA-PAP 提供了更多的安装选项。

应用领域

− 荧光测量

− 光谱学

− 电泳

− 色谱

− 替代光电倍增管（PMTs）、雪崩光电二极管（APDs）和液氮冷却的锗光电二极管

功能图解

FWPR-20-IN

FWPR-20-SI

结构图
