飞时科技提供 FEMTO 的 PWPR-2K 光电探测器

PWPR-2K系列皮瓦光电探测器

简介：

PWPR-2K光电探测器的带宽从直流（DC）到2 kHz，不仅适用于连续波（CW）测量，也支持时间分辨和调制测量。特别是与锁相放大器结合使用时，可以构建一个快速且高灵敏度的测量系统，该系统几乎不受外部干扰的影响。通过这种方式，可以测量从100fW到大约10nW的光学功率。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

特性

− 超低噪声，NEP ≤ 10 fW/√Hz

− 硅（Si）和铟镓砷（InGaAs）型号，光谱范围320-1700nm

− 带宽为直流（DC）-2kHz

− 可切换的跨阻放大增益：10⁹ V/A 和 10¹⁰ V/A

− 具有1.035″-40螺纹的自由空间输入

− 通过可选的FC和FSMa光纤适配器实现光纤输入

捕捉从直流到2 kHz频率范围内的微小信号

PWPR-2K光电探测器的带宽从直流（DC）到2kHz，不仅适用于连续波（CW）测量，也支持时间分辨和调制测量。特别是与锁相放大器结合使用时，可以构建一个快速且高灵敏度的测量系统，该系统几乎不受外部干扰的影响。通过这种方式，可以测量从100fW到大约10nW的光学功率。

兼容光学平台（自由空间）和光纤通信

PWPR-2K光电探测器配备了光学自由空间输入（FST），这是一个1.035″-40螺纹法兰，带有可拧紧的耦合环，与多种光学配件兼容，例如不同制造商的透镜、光管、笼系统、光学适配器等。FST螺纹接口可以通过简单地拧紧可选的光纤适配器（PRA-FC和PRA-FSMA）迅速转换为光纤接口。

相对较大的探测器面积便于在自由空间应用中进行光学聚焦，并在使用可选的光纤适配器时确保了高且稳定的耦合度。

所有PWPR-2K光电探测器都配备了UNC 8-32和M4螺纹孔，可以方便且稳定地安装在市场标准的支架上，集成到光学系统中。

产品参数

Model	PWPR-2K-SI	PWPR-2K-IN
Photodiode	1.2 mm Ø Si-PIN	0.5 mm Ø InGaAs-PIN
Spectral Range	320 - 1060 nm	900 - 1700 nm
Bandwidth (−3 dB)	DC - 2 kHz	DC - 2 kHz
Rise/Fall Time (10 % - 90 %)	165 µs	165 µs
Transimpedance Gain (switchable)	1 x 10⁹ V/A 1 x 10¹⁰ V/A	1 x 10⁹ V/A 1 x 10¹⁰ V/A
Max. Conversion Gain	0.64 x 10⁹ V/W (@ 900 nm, gain 10⁹ V/A) 0.64 x 10¹⁰ V/W (@ 900 nm, gain 10¹⁰ V/A)	1.1 x 10⁹ V/W (@ 1580 nm, gain 10⁹ V/A) 1.1 x 10¹⁰V/W (@ 1580 nm, gain 10¹⁰ V/A)
NEP (@ 100 Hz)	9 fW/√Hz (@ 900 nm)	10 fW/√Hz (@ 1580 nm)

应用领域

− 光谱学、反射和透射测量

− 时间分辨的光学脉冲和功率测量

− 光源特性分析

− 高灵敏度的调制斩波测量

− 示波器、模数转换器和锁相放大器的光学输入模块（电光转换器）

功能图解

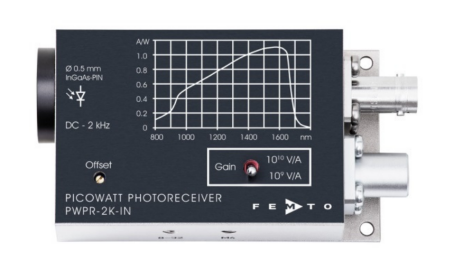

PWPR-2K-IN

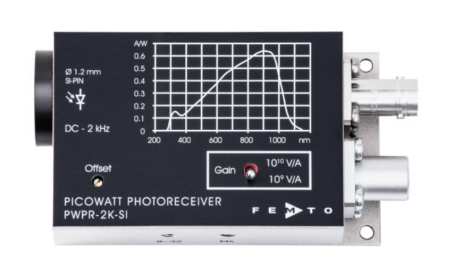

PWPR-2K-SI
