HBPR系列平衡式光接收器/光电探测器

简介：

HBPR系列的光接收器/光检测器由两个反并联连接的光电二极管和随后的低噪声跨阻放大器组成。光电二极管经过精心选择和成对匹配，以实现尽可能高的共模比（CMRR）。低输入噪声（NEP）和共模为MHz范围内的平衡光接收器设定了标准，并实现了高灵敏度的信号检测。即使在高重复率和快速变化的信号形状（例如在量子态层析成像中）的情况下，高带宽也可以准确检测激光脉冲。由于具有其他功能，例如可切换的带宽限制（低通滤波器），独立的快速监控器输出，可调节的偏移量和可切换的AC / DC耦合，HBPR系列的光接收器是用途广泛的平衡光接收器。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

特性

− 带宽高达500MHz

− 噪声抑制（共模抑制比CMRR）高达55dB

− 极低噪声，NEP低至3.7 pW/√Hz

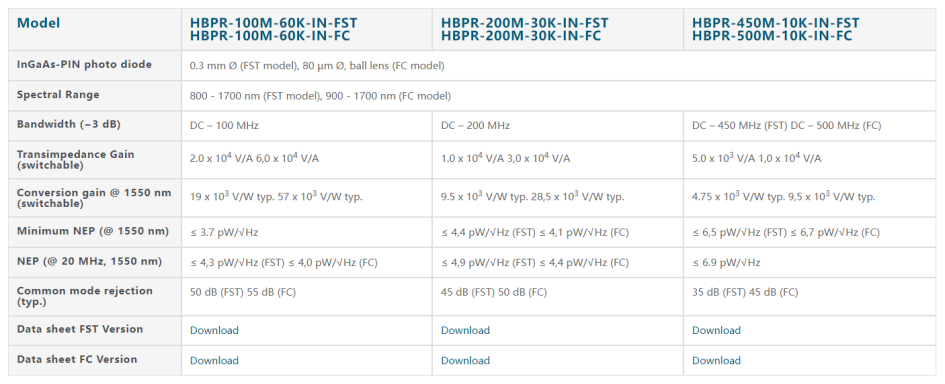

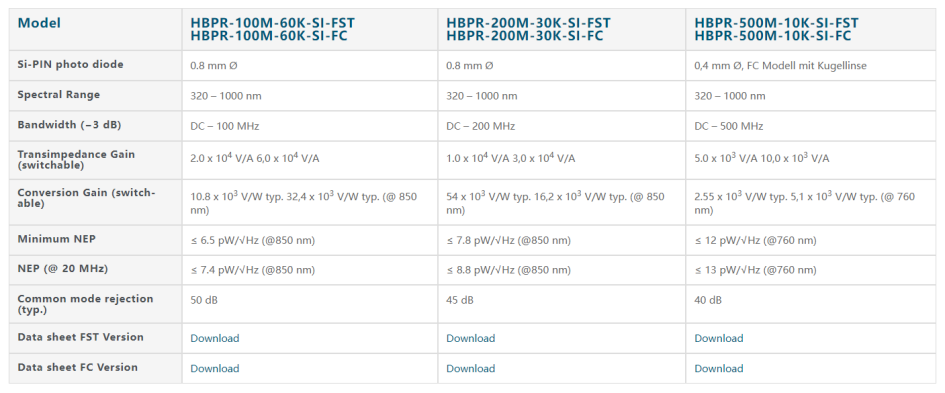

− 硅（Si）或铟镓砷（InGaAs）型号，

− 光谱范围覆盖320至1700nm

− 可切换的20MHz低通滤波器，用于zui小化宽带噪声

− 高增益高达60,000 V/A，可分两级切换

− 可切换的输出信号耦合方式（交流/直流）

− 快速直流耦合监控输出，带宽10MHz

− 输入可选择自由空间或光纤耦合

− 1.035″-40自由空间输入螺纹，兼容许多光学标准系统

捕捉从直流（DC）到500MHz的最小光学差分信号

通过精确形成两个输入信号的差分，抑制了共模噪声，例如使用的激光源的强度噪声。这样，可以从信号测量路径中提取出最小光学信号，这些信号在噪声水平下通常无法检测。

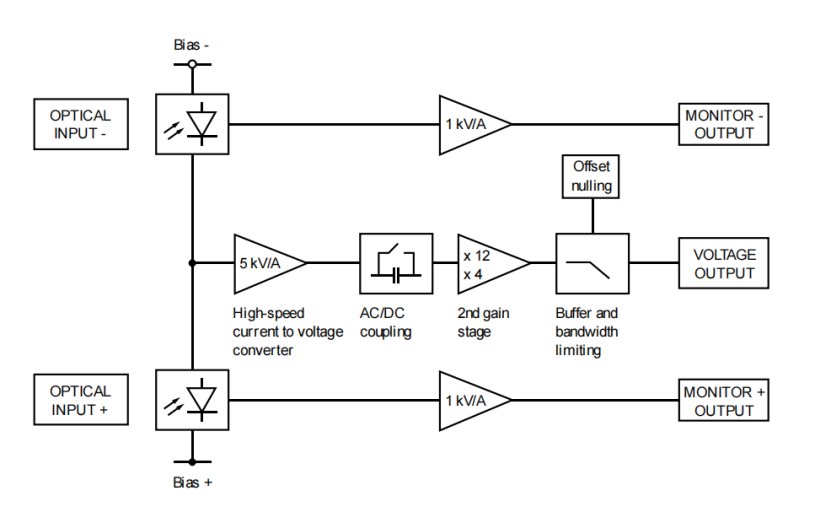

HBPR系列的光电接收器/光电探测器由两个反相并联的光电二极管和随后的低噪声跨阻放大器组成。为了实现最大的共模噪声抑制（CMRR），光电二极管经过精心选择和成对匹配。低输入噪声（NEP）与极高的共模抑制相结合，为MHz范围内的对称（平衡）光电接收器设定了新的标准，并允许高度灵敏的信号捕捉。高带宽允许精确捕捉具有高重复率和快速变化信号形式的激光脉冲，例如在量子态层析成像中。

由于其他装备特性，如可切换的带宽限制（低通滤波器）、独立的快速监控输出、可调节的偏置以及可切换的交流/直流耦合，HBPR系列的光电接收器是最多才多艺的对称光电接收器。

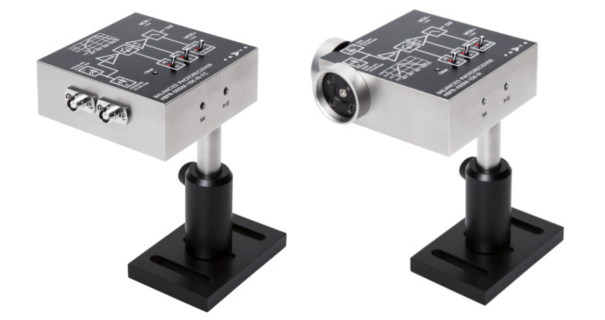

兼容光学台（自由空间）和光纤

自由空间输入（FST）采用1.035″-40螺纹法兰，配有可拧紧的耦合环，与不同制造商的光学配件具有广泛的兼容性，例如透镜、光管、笼子系统、光学适配器等。

相对较大的探测器面积简化了自由空间应用中的光学聚焦，并在使用可选的光纤适配器时确保了高且稳定的耦合度。

直径0.8毫米的自由空间SI型号光电探测器由于其较大的探测器面积，可以轻松且无显著耦合损失地转换为光纤连接（FC, FSMA），只需简单拧紧可选的PRA系列光纤适配器。对于具有较小探测器面积的型号，例如直径0.4 / 0.3mm，仅在特定条件下推荐使用光纤适配器，因为可能会出现耦合损失和不稳定性。如果重点在于高精度的光纤测量，通常使用带有固定光学FC光纤输入的FC型号会提供最佳结果。

所有HBPR光电接收器都配备了UNC 8-32和M4螺纹孔，可以舒适且稳定地安装在市场标准的杆夹上，集成到光学系统中。
