UHF-BOX Boxcar 平均器
简介:

UHF-BOX Boxcar 平均器是历史上首款全数字的平均器,它提供了低占空比非正弦信号分析的全新视角和创新方式。该平均器的工作原理相当于一个与振荡器同步的高速数字转换器,在剔除所有非周期信号分量的同时,可无死区时间捕获每一个采样点数据。 LabOne® 软件包提供周期波形分析仪 (PWA) ,可形象显示出单周期或多周期内的平均信号,使设置平均窗口与基线抑制非常直观。UHF-BOX Boxcar 平均器是 UHFLI 锁相放大器 的选件,它含有 2 个独立的 Boxcar 单元,每个 Boxcar 配备一个周期波形分析仪(PWA)。

产品特点 产品参数 应用领域 功能图解 相关下载 相关产品
产品特点

UHF-BOX 升级和兼容性

━ 选件可现场升级

━ 与所有其他 UHF 选件兼容



产品参数

━ 600 MHz 重复频率

━ 2 个 Boxcar 单元

━ 2 个周期性波形分析仪

━ 基线抑制

━ 采集时间零死区

━  512 行的谐波分析仪

━ 图形界面设置 Boxcar 窗口和基线抑制


应用领域

━ 脉冲激光光谱:泵浦,时域太赫兹,超快光谱

━ 异步光学采样 (ASOPS)

━ 同步加速器辐射实验

━ 电子泵浦探测实验

━ 脉冲雷达

━ 荧光衰减分析

━ 飞行时间质谱

━ 超导体磁场渗透

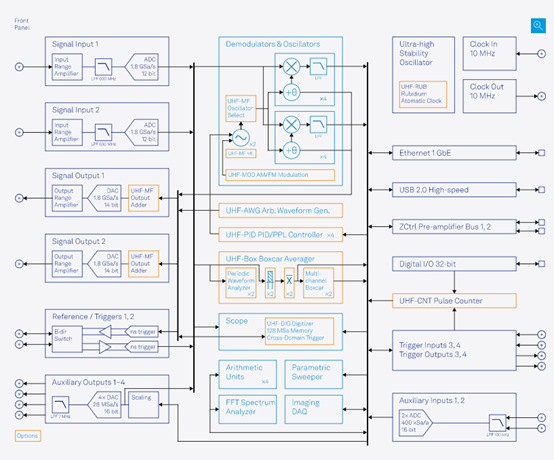

功能图解



步检测低占空比的信号

Boxcar 平均器(或门控积分器、Boxcar 积分器)是被设计用来检出低占空比的信号的。实际信号存在的平均时间与仅噪声存在的时间比率最低可达10-9。即使在非极端的例子中,很显然最佳的信噪比也无法仅通过平均所有样本而实现,必须要将所有噪声源滤除。很多实验需要处理这种固定周期的严格重复的信号,而瑞士苏黎世仪器 (Zurich Instruments) 的 Boxcar 平均器正是一款同步检测工具。它不是基于触发的逐点提取,而是使用内部或外部参考频率,将测量值映射到实际实验的参考系中。与锁相测量一样,Boxcar 平均同步检测会滤除与检测频率无关的所有其他信号分量。


周期性波形分析仪

为方便设置选通宽度和基线,周期性波形分析仪 (PWA) 以图形方式显示信号平均值,使用光标即可以选取真正需要的信号部分。PWA 按 450 MHz 的采样率运行,根据参考振荡器的相位将每个输入样本与 1024 个可用区间之一关联。一个或多个周期可以相位或时间为横轴显示。信号的 FFT 可显示信号中所有的谐波分量——即多谐波分析仪。通过该工具,用户可以立即推测在各个谐波中的信号功率,并使用锁相解调器测量最多 8 个谐波分量的幅值与相位。


基线抑制

Boxcar 求平均值包含两个步骤。第一步,计算出测量窗口内所有样本的平均值。第二步,通过用户可调节的振荡周期数目计算这些结果的平均值。基线抑制功能允许在同一周期内定义第二个相同大小的窗口,从而将基线从测量窗口结果中扣除。这样即使信号偏置发生变化,也可以获得恒定的信号。另外,当把参考频率调谐到实验频率一半时,可以扣除含有开、关信息类型的信号(如在泵浦探测实验中)。


多通道 Boxcar

多通道 Boxcar 支持双时基实验,例如在实验中需要对脉冲激光进行较慢的调制。多通道操作将快速脉冲的测量结果根据慢频率与时间区间关联。得到的结果是双时基的去卷积时间序列。异步光学采样 (ASOPS) 即是此类实验的典型例子,此实验将两个稍微失谐的重复激光源用在了泵浦探测实验中。Boxcar 首先提取低占空比的信号,接着 PWA 根据两个激光器的相对相位与结果的关联显示 Boxcar 结果。

了解更多 UHF-BOX 产品特色以及其与基于模拟信号处理的老式 Boxcar 型号之间的不同进行讨论。
