MFIA 阻抗分析仪（500kHz/5MHz）

简介：

苏黎世仪器（Zurich Instruments）的 MFIA 是一款数字阻抗分析仪和精密LCR表。它为1mHz至500kHz/5MHz的频率范围内的阻抗测量建立了新的标准。 MFIA 的基本精度高达0.05％，并且量程极宽，覆盖从1mΩ至1TΩ的范围。它还具有测量重复性高和温度漂移小的特点。每台MFIA都附带LabOne用户界面和MFITF阻抗测试夹具。

联系我们在线留言在线客服

产品特点产品参数应用领域精度和测量范围相关下载

产品特点

主要参数特点

━ DC 至 500kHz，1mΩ 至 1TΩ

━ 可选升级至5MHz

━ 0.05％基本精度

━ 用于精确测量的智能补偿和置信度指示器

━ 完整的 MFLI 锁相放大器功能

━ LabOne^®参数扫描仪，可用于扫描信号输出频率、输出偏置电压和输出幅值

━ 适用于C、MATLAB^®、LabVIEW™、Python 及 .NET的LabOne API

硬件特点

前面板接口

仪器前面板有 1 个电流信号输入、1 个差分电压输入、1 个差分信号输出、2 个可作为参考输入的辅助输入和 4 个辅助输出。对于抗干扰能力要求高的实验，信号输入和输出既可以选择单端模式，也可以选择差分模式。接地方式可以是仪器接地或信号输入的BNC屏蔽层接地。

后面板接口

后面板提供了更多 BNC 接口，包括 2 个触发输入、2 个触发输出以及 10 MHz 同步时钟的 1 个输入和 1 个输出。以及 1 个可访问所有 DIO 通道的 SCSI 接口。仪器可以使用90 - 240 V 伏交流电源或 12 V 的直流电源（例如使用外部电池组），以便切断接地回路。

重复性高，启动迅速

仪器的温度变化会严重限制启动速度和测量的可重复性。从上面的启动漂移图和页面底部的电抗图中可以看出，MFIA 在这两个方面的表现都非常出色。仪器通电 25 s 后即可开始测量。

电压和电流测量

MFIA 支持电压测量和电流测量。模拟前端拥有可变输入阻抗和交流/直流耦合选择，以及高频过采样技术，来确保优越的锁相性能和波形的高保真度。

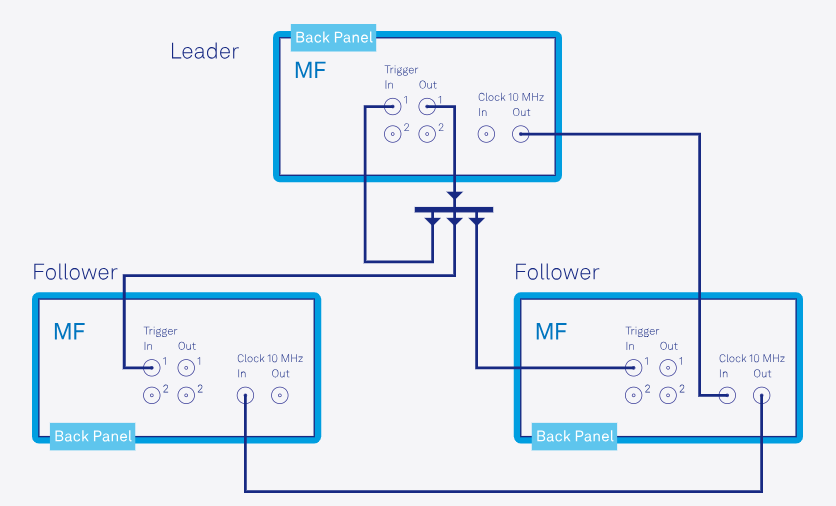

多设备同步（MDS）

使用多设备同步（MDS）功能，您可以把多台MFIA变成一台多通道设备使用：

━ 使用LabOne用户界面和API同时控制全部仪器

━ 锁定不同仪器的时钟和振荡器（保证稳定的相位关系）

━ 同步时间戳和采样率，更好的完成自动化测量。

产品参数

技术参数与规格

功能拓展选件

MF-F5M 频率拓展功能选件：频率范围从DC-500KHz 拓展到 DC-5MHz。

MF-MD 多频解调功能选件：可增加一个 4 端子测量单元，使得用户能够同时以两个频率测试被测件。

MF-DIG数字转换器功能选件：具有16位，60 MSa / s，FFT的双迹示波器。

MFITF 阻抗测试夹具：阻抗测试夹具为低寄生效应而优化，并包含 12 个 DUT 支架。

应用领域

━ 生命科学：组织阻抗分析、单细胞阻抗谱（多频）

━ 电化学：电池、燃料电池、刻蚀

━ 电子工程：半导体晶片结构、太阳能电池、LED 和 LCD 测试

━ 材料研究：量子传输、陶瓷/复合材料、纳米结构特性

━ 其他：扫描电容显微镜、食品研究、MEMS 传感器

精度和测量范围

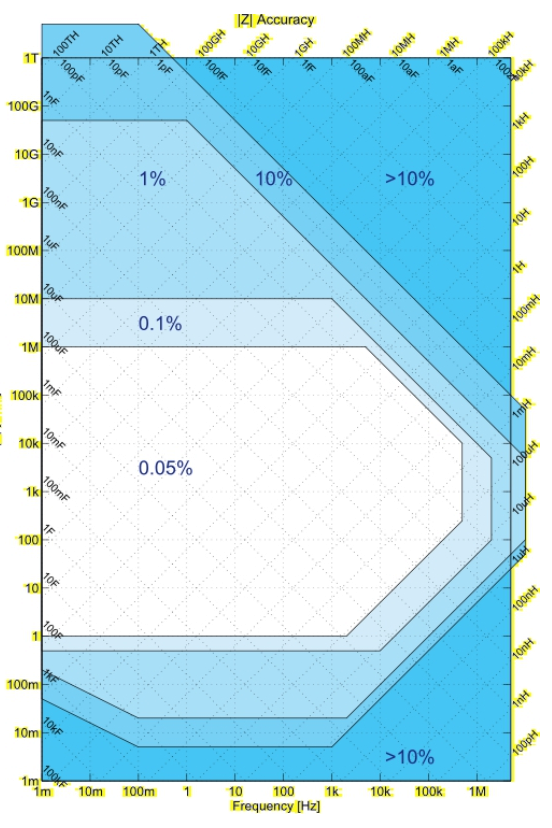

下面的电抗图显示了仪器在特定频率和阻抗范围的测量精度。白色区域显示了1 mHz-500kHz，1 Ω-1MΩ 范围内的精度为0.05％（高频时精度有所变化）。当测量范围为10mΩ和1GΩ，精度为0.1％和1％。上述范围之外，也可进行重复测量，只是精度可能会在1％左右。

在测试频率接近工频时，低频高阻抗测试是非常难的。适当的样品屏蔽、梳妆滤波器以及直流（电池）供电都将确保您得到最精确的结果。
