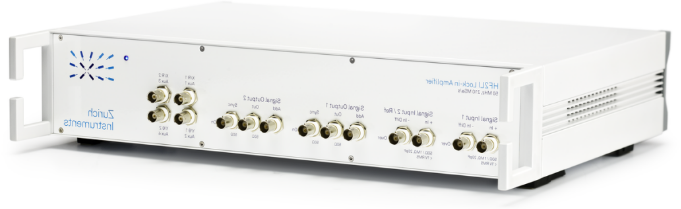

(现货供应)HF2LI 双通道宽频锁相放大器
简介:

瑞士苏黎世仪器 (Zurich Instruments) 的 HF2LI 是一款数字锁相放大器,频率范围从直流 (DC)到 50 MHz,它非常适合 MEMS(比如陀螺仪)应用和微流控应用的测量。HF2LI 配套了苏黎世仪器的控制软件 LabOne,该软件提供了基于游览器的用户界面,并内置了频谱分析仪、参数扫描仪和示波器等诸多功能。通过各类升级选件,可扩充 HF2LI 仪器的功能,使其进一步拓展到其它更多的应用中。另外,HF2LI 还能和 HF2TA 电流放大器结合使用,用来读取电流信号。


产品特点 产品参数 功能图解 相关应用 应用领域 相关下载 相关产品
产品特点



主要特点:

− 频率范围DC - 50MHz,采样率210MSa/s

 2个独立锁相单元,2个信号发生器

 每个锁相单元配置基频检测和2个谐波检测

 4个辅助输出,2个辅助输入

− 高速USB 2.0,480 Mbit/s

− LabOne®软件包:内置示波器,参数扫描仪,频谱分析仪等

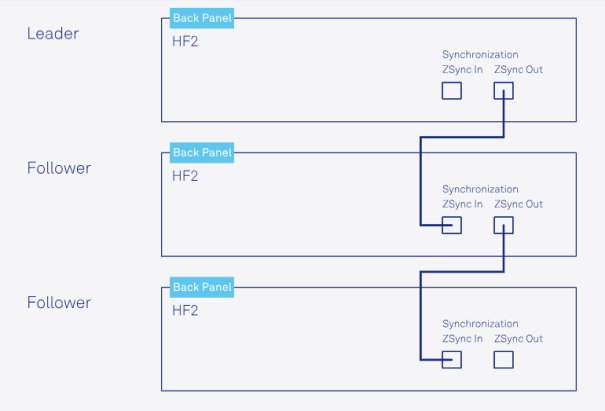

通过多设备同步功能(MDS),我们可以像控制一台多通道设备一样控制多台 HF2LI:

  • − 用一套LabOne UI或者LabOne API控制所有仪器

  • − 可锁相同步所有仪器时钟与振荡器,达到相位稳定

  • − 同步时间戳与采样率,自动对齐测量数据




产品参数

锁相操作模式

内部参考模式

单相和双相锁相

外部参考模式

单相和双相锁相

自动参考模式

单相和双相锁相

双谐波频率模式

单基波频率和 2 个谐波频率(同时)

多谐波频率模式

单基波频率和 5 个谐波频率(同时),需要 HF2LI-MF升级选件

任意频率模式

6个频率,需要 HF2LI-MF升级选件

HF 模拟信号输入

频率范围

直流 - 50 MHz

输入阻抗

50 Ω 或 1 MΩ || 20 pF

输入电压噪声

5 nV/√Hz(高于 10 kHz)

动态储备

120 dB

输入范围

±3.3 V

交流输入范围

±1.5 V(包括直流耦合)

满量程输入灵敏度

1 nV 至 1.5 V

A/D 转换

14位,210 MSa/s

HF 模拟信号输出

频率范围

DC - 50 MHz

输出量程

±10 mV, ±100 mV, ±1 V, ±10 V

信号叠加

±10 V,带宽 DC - 50 MHz

D/A 转换

16位,210 MSa/s

解调器和参考信号

解调器数目

6 个双相解调器

输出采样速率

USB:高达 460 kSa/s

辅助输出:1 MSa/s

滤波器时间常数

1 µs - 500 s

滤波器带宽

83 µHz - 200 kHz

滤波器斜率

6、12、18、24、30、36、42、48 dB/Oct

X, Y, R, Theta

64 位满范围

参考频率分辨率

0.7 µHz

参考相位角分辨率

1.0 µ°

示波器

显示通道

输入信号,输出信号

显示模式

时域,频域 (FFT)

显示通道数

1

触发通道

输入信号,输出信号,振荡器相位,DIO

触发模式

升降沿

采样率

6.4 kSa/s 到 210 MSa/s

垂直分辨率

14位

单次最大采样长度

2048

带宽限制模式,提高垂直分辨率

样本抽取, 平均

光标计算

位置,区间,波形,峰值,追踪,直方图

频谱分析仪

中心频率范围

直流到 50 MHz

频谱模式

FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π)

统计选项

幅值,频谱密度,功率

平均模式

无平均,指数移动平均值

每个频谱的最大采样长度

8.4 MSa

最大跨度

460 kHz

窗函数

Rectangular, Hann, Hamming, Blackman Harris

光标计算

位置,区间,波形,峰值,追踪,直方图

参数扫描仪

扫描参数

振荡器频率,解调器相移,辅助偏置,信号输出幅值等等

参数扫描范围

全范围,线性和对数轴

参数扫描分辨率

任意,由起止点和扫描点数定义

显示参数

解调器输出(X,Y,R,Θ,f),辅助输入

显示选项

单幅图,双幅图(例如波特图),多迹线

统计选项

幅值,频谱密度,功率

预设测量模式

参数扫描,噪声幅值测量,频率响应分析,3-Omega 扫描

辅助信号

高速输出

4 通道,±10 V,幅值,相位,频率,解调器 X/Y 数据或用户定义

D/A 转换

16位,1 MSa/s

D/A 模拟带宽

200 kHz

高速输入

2 通道,±10 V

A/D 转换

16位,400 kSa/s

A/D 模拟带宽

100 kHz

其他连接

主机连接

高速 USB 2.0,480 Mbit/s

前置放大器控制总线

ZCtrl 专有接口,可控制外部前置放大器

同步总线

ZSync专有接口,可本地互联 ZI 仪器

数字 I/O

32位,通用接口

一般规格

尺寸

45 x 35 x 10 cm(19 英寸机架)

重量

6.2 kg

电源

110-120 V, 220-240 V, 50/60 Hz

工作温度

+5 °C 至 +40 °C

工作环境

IEC61010,室内,安装类别II,污染等级2

工作海拔

最高 2000 米

内部振荡器输出

正弦,±1 V,10 MHz

内部振荡器稳定性

±1.5 ppm

内部振荡器温度系数

0.05 ppm/°C

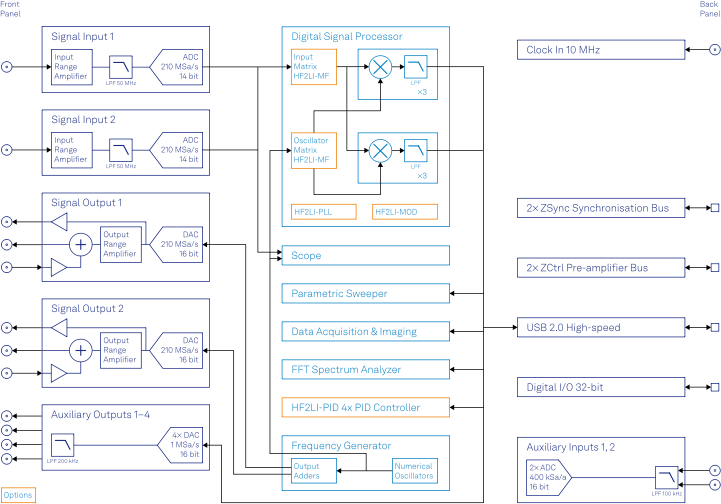

功能图解



高精度信号输入

HF2LI的超低噪声双输入通道,经过了独特的优化设计。高达模拟输入带宽4倍的210MSa/s采样率,能保证完整地采样信号并抗混叠。


解调器和滤波器

HF2LI提供6个双相解调器。每个解调器都可以单独设置滤波器,包括从1μs到500s的时间常数(相当于80μHz到200kHz的解调带宽)和1到8阶的滤波器阶数。这些滤波器基于先进的128位数字架构。相比于传统的模拟仪器,HF2LI具备更高的动态储备、无漂移、精确相移和正交性的特性。


信号输出

HF2LI的双路高频输出可以提供DC到50MHz频率范围中6个正弦信号的线性组合。通过HF2LI-MF升级选件,还可以为每个正弦信号分量单独设置幅值、频率和相移。


集成软件工具集

LabOne集成的示波器可存储2048个采样,可以直观的显示输入信号时域和频域图。用户可以实时看到输入和输出信号,并借此快速的设置参数。频率响应分析仪可提供精确的频率响应曲线。FFT频谱分析仪可用来显示由锁相放大器解调出的高分辨率频谱图。


相关应用
应用领域

应用领域:

− 传感和驱动:MEMS 陀螺仪,加速度传感器

− 微流控

− 非线性成像:相干反斯托克斯拉曼散射(CARS)、受激拉曼散射(SRS)、太赫兹等

− 激光光谱

− 原子力显微镜(AFM),扫描探针显微镜(SPM)

− 非破坏性检验

− 医疗科技
