MFLI锁相放大器在光学斩波器测量中的应用
2024-05-28248次
将锁相放大器与光学斩波器组合使用是锁相放大器在低频范围中最普遍的应用之一。 为了更有趣地演示这个应用,James 在视频中展示一套简单的实验装置,可以利用两个不同的斩波器进行同时测量。这可以帮助实验室节省空间并且也可以减少实验装置的复杂度。

简介

将锁相放大器与光学斩波器组合使用是锁相放大器在低频范围中最普遍的应用之一。 为了更有趣地演示这个应用,James 在视频中展示一套简单的实验装置,可以利用两个不同的斩波器进行同时测量。这可以帮助实验室节省空间并且也可以减少实验装置的复杂度。

视频网址:https://www.zhinst.cn/china/cn/applications/optics-photonics/optical-chopper-measurement


实验要求

− 单斩波器将光束调制后照射在一个光电探测器上需要一台 MFLI 500kHz

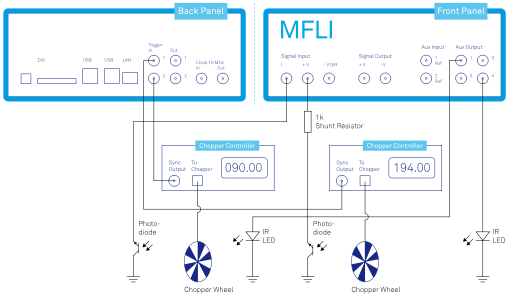

− 双斩波器使用两个独立光电探测器和两个调制频率,需要一台 MFLI 500kHz 以及 MF-MD 多解调器选件


测量技巧

− 调整合适的输入量程

− 使用前面板的辅助输入作为外参考输入有时会更加顺手

− 使用相位自动调零功能

− 使用绘图仪工具实时显示斩波器频率,此频率由锁相环追踪,并可以通过Math菜单实时显示信号的多种统计分析结果

− 设置谐波阶数可以用来测量高次谐波的解调信号,也可以用来测量斩波器的分数倍频率,这个功能对于同一种叶片但空槽不同的情况非常有用

− 在低通滤波器带宽与解调频率处于同一量级时,使用Sinc滤波器增加时间分辨率的同时维持高信噪比

− 使用FFT频谱分析仪求出信噪比并且分辨出频谱中的其他成分

− 利用辅助输出调整模拟输出的偏置,放大倍数以及范围




MFLI在光学斩波器实验中的关键优势

− 可以与任何斩波器适配

− 1千赫兹以上的极低输入电压噪声:2.5 nV/√Hz10赫兹的电压输入噪声:7 nV/√Hz;1赫兹的电压输入噪声:40 nV/√Hz

− 轻松锁定斩波器频率(TTL类型或者模拟信号类型)

− 高次谐波或者分数倍谐波频率解调

− 可调整模拟输出(预偏置,放大,偏置,范围)

− LabOne®工具集示波器,FFT频谱分析仪,参数扫描仪,绘图仪等
