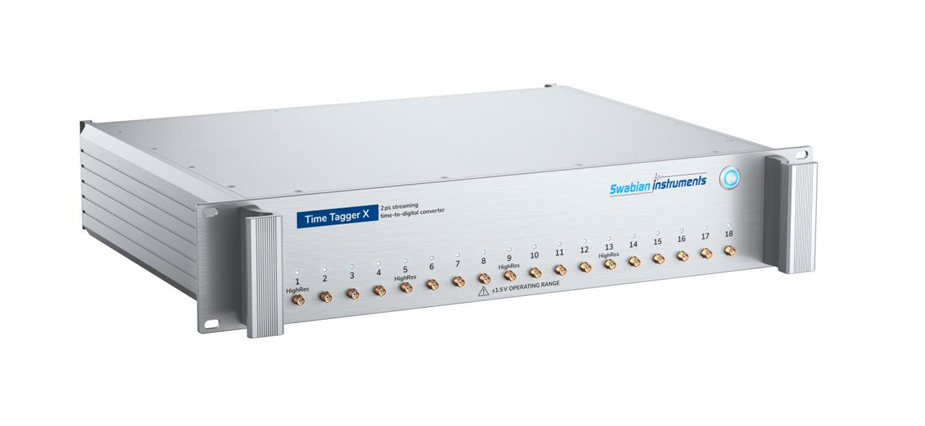

Swabian Instruments 发布新的旗舰产品 Time Tagger X 时间数字转换器
2022-05-09967次
德国 Swabian Instruments 时间数字转换器Time Tagger X 是 Swabian Instruments 时间数字转换器系列的旗舰产品,它具有独特数据处理架构,实现了全部通道的2 ps均方根抖动的高速采集性能,将Time Tagger产品族的优异性能发挥到高水准,尤其适用于单光子计数时间相关测量、时间间隔计数、符合计数、频率稳定性分析和数字协议分析。Time Tagger应用广泛,可用于包括量子技术、单分子显微镜、荧光相关光谱、动态光散射、激光测距、粒子物理和准确时间协议同步测试等诸多领域。


    Swabian Instruments时间数字转换器 Time Tagger X  是 Swabian Instruments 时间数字转换器系列的旗舰产品,它具有独特数据处理架构,实现了全部通道的2 ps均方根抖动的高速采集性能,将Time Tagger产品族的优异性能发挥到高水准,尤其适用于单光子计数时间相关测量、时间间隔计数、符合计数、频率稳定性分析和数字协议分析。Time Tagger应用广泛,可用于包括量子技术、单分子显微镜、荧光相关光谱、动态光散射、激光测距、粒子物理和准确时间协议同步测试等诸多领域。


u  Time Tagger 产品应用特色:时间相关单光子计数的新标准

Time Tagger 系列为单光子计数提供了无穷无尽的功能,您可以毫不费力地释放它们。无论您是使用 Time Taggers 自带的强大软件,还是使用 Python、Matlab、LabVIEW 或 C#/C++ 这些编程语言 - 您都可以在几分钟内启动并运行您的实验。

主要功能:

»   反聚束效应

»   符合计数

»   激光扫描显微镜

»   多维直方图

»   支持 SPADs、PMTs、SNSPDs、SiPMs



u  Time Tagger让频率稳定性分析变得简单

您是否正在寻找多功能频率计数器或连续时间间隔分析仪 (CTIA)?您是否执行Allan方差、修正Allan方差或Hadamard方差测量?或者您是否 测试秒脉冲信号的同步?Time Tagger 系列让您比以往更轻松地做到这一点。

主要功能:

»  每秒8E-13水平的Allan方差

»  实时ADEV、MDEV、HDEV、相位和频率 误差测量

»  同时多达18个通道的输入

»  简单的秒脉冲信号测试和记录

»  原始数据的实时记录与后处理




u  Time Tagger将动态光散射实验提升到一个新水平

   理想的定时分辨率的定时分辨率与众多探测器上的无限对数直方图相结合,这就是 Time Tagger 的动态光散射能力。

主要功能:

»  同时测量多达 18 个不同的散射角

»  使用高级数据过滤工具在运行中和后期处理中消除强度峰值

»  使用累积量和 CONTIN 分析计算粒度分布

»  皮秒级的分辨率



u  Time Taggers产品特点:

轻松实现您的研究思路

Time Tagger强大的软件引擎为您提供了丰富的数据处理功能,相关性、一维和多维直方图、多通道符合计数等等都可以轻松实时运行,让您可以轻松将创新的研究思路变成现实。



灵活的自定义数据采集

Time Tagger 使您可以使用输入通道的任意组合自定义您的测量,您可以使用一个Time Tagger读取记录来自不同硬件的输入信号,也可以将从一个输入通道获取的信号同时应用于不同的测量。

优异的时间分辨

Time Tagger 低至4 ps的均方根时间抖动和低至2.1 ns的死时间均远远优于市面同类产品,这可以满足您创新应用的苛刻要求。



高速数据传输

Time Tagger 高达每秒7000万个标签的数据传输率为缩短测量时间提供了可能,同时保证了高速传输中的即时处理能力。



板载事件过滤器

Time Tagger 具有的独特板载事件过滤器使您在硬件端即过滤掉与测量无关的输入信号而无需通过USB传输至软件端,这有效保证了输入信号的高速传输。



强大的本机库

Time Tagger 支持包括python、MATLAB、LabVIEW、C#、C ++和Mathematica在内的多种编程语言和架构,您可以利用我们免费的本机库和代码示例,个性化设计、操作实验。



无限网络能力

用户可以使用 Time Tagger 的软件引擎将实验中获得的时间标签流投射到网络中。用户可以像使用 Time Tagger 硬件一样通过客户端启动虚拟 Time Tagger,并实现如硬件 Time Tagger 一样完整的测量和数据处理能力。





强大的本机库

Time Tagger支持包括python、MATLAB、LabVIEW、C#、C ++和Mathematica在内的多种编程语言和架构,您可以利用我们免费的本机库和代码示例,个性化设计、操作实验。



低延迟FPGA输出

Time Tagger X 引入了低延迟 FPGA 接口,可以实现每秒高达 300 M 标签的传输带宽,可将实验中获得的时间标签传输到用户的 FPGA 中以实现更复杂的数据处理。使用我们免费的 FPGA 参考设计立即开始您的 FPGA 项目。



 u  Time Tagger X产品规格参数




产品型号

Time   Tagger X

计时精度

均方根抖动

2.0   ps

半峰宽抖动

4.7   ps

数字分辨率

1   ps

处理能力

输入通道

4   to 18

死区时间

1.5   ns

数据传输率(至计算机)

70   M tags/s

数据传输率(FPGA板间)

300   M tags/s

猝发内存

512   M tags

最大输入频率

700   MHz

输入信号

输入阻抗

50   Ω / 1 MΩ

输入电压

-1.5   to 1.5 V

最大输入电压

-3   to 3 V

触发信号电压

-0.75   to 0.75 V

最小脉冲宽度

350   ps

最小脉冲高度

100   mV

外部时钟

频率

10   MHz or 500 MHz

耦合

AC,   50 Ω

振幅

0.5   to 4 Vpp

一般参数

数据传输接口

USB   3.0, SFP+

尺寸(长 x 宽 x 高)

380   x 480 x 90 (2U)



仪器响应指标

在两个输入通道中加载频率为 1 MHz,幅值为1 Vpp,上升沿1 ns,占空比50%的触发信号。两个通道相关性测量得到的分布标准差 即代表两个输入通道的时间抖动。每个输入通道的均方根(RMS)抖动约为σ/√2。 该分布近似为高斯分布,因此每个通道的半高宽(FWHM)抖动约为 2.35σ/√2。

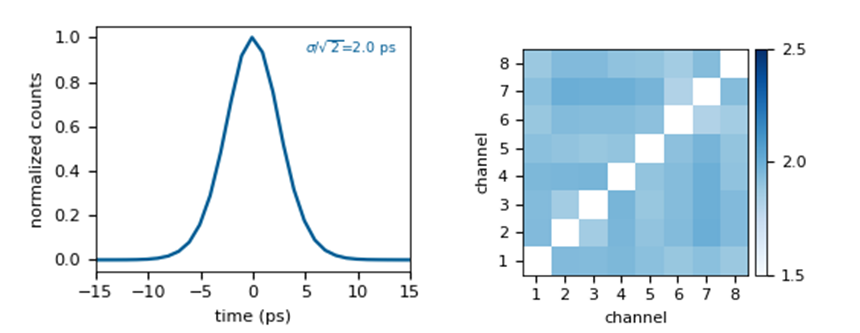

下图所示为8个输入通道的仪器响应测量中获得的均方根抖动结果




 uTime Tagger产品应用举例:

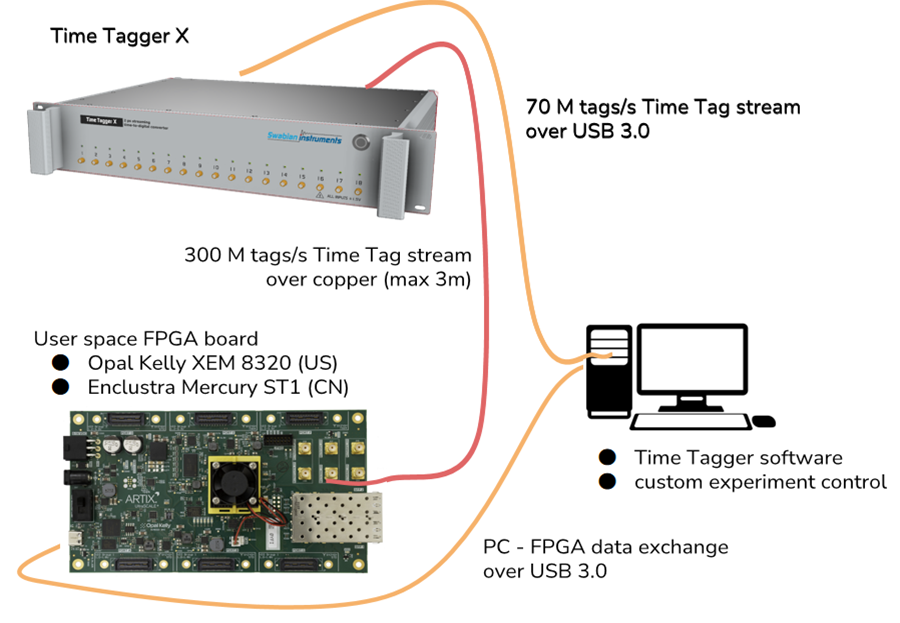

利用FPGA开发板实现低延迟、高速率数据传输





Time Tagger X可以和用户的FPGA板联合工作,使用官方提供的SDK,,可以实现高达300M tags/s的速率传输数据,可快速反馈回路(光子量子计算、显微镜控制等),可自定义输出触发器,自定义输出生成任意波形信号输出,无限的客户定制功能输出。
